K1525

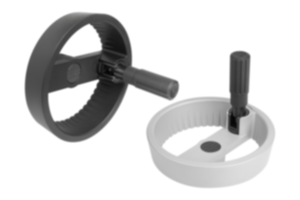

Ruedas de mano de dos radios de aluminio con empuñadura...

Volver

Productos
- Elementos de mando | Elementos estándar
  - Volantes, manivelas de mano, indicadores de posicionamiento
    - Ruedas de mano de dos radios de aluminio con empuñadura cilíndrica plegable

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:Volante de aluminio.
Empuñadura cilíndrica y cubierta de cubo de termoplástico, negro.
Eje de la empuñadura cilíndrica de acero inoxidable bruñido.
Tornillo prisionero ISO 4027 de acero con clase de resistencia 45 H, negro.Versión:Con recubrimiento de polvo negro o plata.

Con agujero de referencia.
Con agujero de referencia y chavetero.
Con agujero de referencia y perforación transversal.
Con agujero de referencia, chavetero y perforación transversal.Indicación:Marcha circular y excentricidad axial de la llanta de la rueda ≤ 0,4 mm.Montaje:La cubierta del cubo se suministra sin montar.
Los volantes se tienen que asegurar axialmente o fijar mediante un tornillo de cabeza cilíndrica DIN 6912 y una arandela de apoyo K0173 mediante la conexión del chavetero en el árbol.
En las versiones con perforación transversal la sujeción se realiza mediante un tornillo de sujeción atornillado ISO 4027.Accesorios:K0173 Arandelas de apoyo.

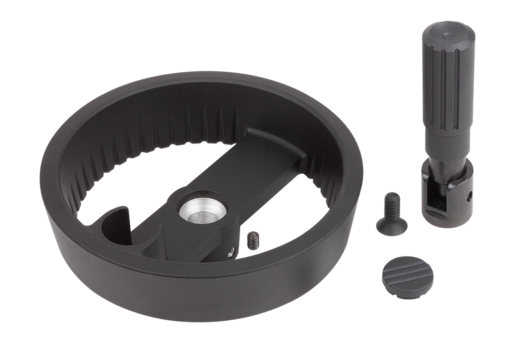

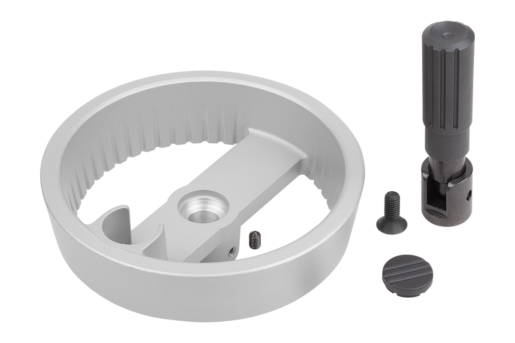

K1160 Tornillos de cabeza cilíndrica con hexágono interior, cabeza baja DIN 6912.Volumen de suministroVolante de aluminio.
Cubierta del cubo.
Empuñadura cilíndrica plegable.
Tornillo prisionero ISO 4027 (versiones con perforación transversal).Indicación sobre el dibujo:

1) Posición de la perforación transversal desplazada 90° con respecto al chavetero

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K1525 Ruedas de mano de dos radios de aluminio con empuñadura cilíndrica plegable

881 kB

Planos (vista completa)

Ruedas de mano de dos radios de aluminio con empuñadura cilíndrica plegable, forma A, con agujero de referencia y perforación transversal

Más información

Planos

Ruedas de mano de dos radios de aluminio con empuñadura cilíndrica plegable, forma A, con agujero de referencia y perforación transversal

Selección/filtro de artículos

Referencia	Color del cuerpo de base	Forma	Modelo de forma	A	D1	D2	D3	D4	D5	D6	D7	H	H2	L	L1	L2	L3	Precio
K1525.1251216	negro	A	agujero de referencia con perforación transversal	42	125	12	31	19,9	M6	20	M6	17,6	6,5	105	18	56	49	A petición
K1525.1251416	negro	A	agujero de referencia con perforación transversal	42	125	14	31	19,9	M6	20	M6	17,6	6,5	105	18	56	49	A petición
K1525.1601416	negro	A	agujero de referencia con perforación transversal	55	160	14	36	26	M8	26	M6	17,8	6,5	137	20	80	57	A petición
K1525.1601616	negro	A	agujero de referencia con perforación transversal	55	160	16	36	26	M8	26	M6	17,8	8	137	20	80	57	A petición
K1525.1251226	plata	A	agujero de referencia con perforación transversal	42	125	12	31	19,9	M6	20	M6	17,6	6,5	105	18	56	49	A petición
K1525.1251426	plata	A	agujero de referencia con perforación transversal	42	125	14	31	19,9	M6	20	M6	17,6	6,5	105	18	56	49	A petición
K1525.1601426	plata	A	agujero de referencia con perforación transversal	55	160	14	36	26	M8	26	M6	17,8	6,5	137	20	80	57	A petición
K1525.1601626	plata	A	agujero de referencia con perforación transversal	55	160	16	36	26	M8	26	M6	17,8	8	137	20	80	57	A petición

Ruedas de mano de dos radios de aluminio con empuñadura cilíndrica plegable, forma B, con agujero de referencia, chavetero y perforación transversal

Más información

Planos

Ruedas de mano de dos radios de aluminio con empuñadura cilíndrica plegable, forma B, con agujero de referencia, chavetero y perforación transversal

Selección/filtro de artículos

Referencia	Color del cuerpo de base	Forma	Modelo de forma	A	B3	D1	D2	D3	D4	D5	D6	D7	H	H2	L	L1	L2	L3	T	Precio
K1525.125121046	negro	B	agujero de referencia con ranura y perforación transversal	42	4	125	12	31	19,9	M6	20	M6	17,6	6,5	105	18	56	49	13,8	A petición
K1525.125141056	negro	B	agujero de referencia con ranura y perforación transversal	42	5	125	14	31	19,9	M6	20	M6	17,6	6,5	105	18	56	49	16,3	A petición
K1525.160141056	negro	B	agujero de referencia con ranura y perforación transversal	55	5	160	14	36	26	M8	26	M6	17,8	6,5	137	20	80	57	16,3	A petición
K1525.160161056	negro	B	agujero de referencia con ranura y perforación transversal	55	5	160	16	36	26	M8	26	M6	17,8	8	137	20	80	57	18,3	A petición
K1525.125122046	plata	B	agujero de referencia con ranura y perforación transversal	42	4	125	12	31	19,9	M6	20	M6	17,6	6,5	105	18	56	49	13,8	A petición
K1525.125142056	plata	B	agujero de referencia con ranura y perforación transversal	42	5	125	14	31	19,9	M6	20	M6	17,6	6,5	105	18	56	49	16,3	A petición
K1525.160142056	plata	B	agujero de referencia con ranura y perforación transversal	55	5	160	14	36	26	M8	26	M6	17,8	6,5	137	20	80	57	16,3	A petición
K1525.160162056	plata	B	agujero de referencia con ranura y perforación transversal	55	5	160	16	36	26	M8	26	M6	17,8	8	137	20	80	57	18,3	A petición

Ruedas de mano de dos radios de aluminio con empuñadura cilíndrica plegable, forma C, con agujero de referencia y chavetero

Más información

Planos

Ruedas de mano de dos radios de aluminio con empuñadura cilíndrica plegable, forma C, con agujero de referencia y chavetero

Selección/filtro de artículos

Referencia	Color del cuerpo de base	Forma	Modelo de forma	A	B3	D1	D2	D3	D4	D5	D6	H	L	L1	L2	L3	T	Precio
K1525.12512104	negro	C	agujero de referencia con ranura	42	4	125	12	31	19,9	M6	20	17,6	105	18	56	49	13,8	A petición
K1525.12514105	negro	C	agujero de referencia con ranura	42	5	125	14	31	19,9	M6	20	17,6	105	18	56	49	16,3	A petición
K1525.16014105	negro	C	agujero de referencia con ranura	55	5	160	14	36	26	M8	26	17,8	137	20	80	57	16,3	A petición
K1525.16016105	negro	C	agujero de referencia con ranura	55	5	160	16	36	26	M8	26	17,8	137	20	80	57	18,3	A petición
K1525.12512204	plata	C	agujero de referencia con ranura	42	4	125	12	31	19,9	M6	20	17,6	105	18	56	49	13,8	A petición
K1525.12514205	plata	C	agujero de referencia con ranura	42	5	125	14	31	19,9	M6	20	17,6	105	18	56	49	16,3	A petición
K1525.16014205	plata	C	agujero de referencia con ranura	55	5	160	14	36	26	M8	26	17,8	137	20	80	57	16,3	A petición
K1525.16016205	plata	C	agujero de referencia con ranura	55	5	160	16	36	26	M8	26	17,8	137	20	80	57	18,3	A petición

Ruedas de mano de dos radios de aluminio con empuñadura cilíndrica plegable, forma E, con perforación transversal

Más información

Planos

Ruedas de mano de dos radios de aluminio con empuñadura cilíndrica plegable, forma E, con perforación transversal

Selección/filtro de artículos

Referencia	Color del cuerpo de base	Forma	Modelo de forma	A	D1	D2	D3	D4	D5	D6	H	L	L1	L2	L3	Precio
K1525.125121	negro	E	con agujero de referencia	42	125	12	31	19,9	M6	20	17,6	105	18	56	49	A petición
K1525.125141	negro	E	con agujero de referencia	42	125	14	31	19,9	M6	20	17,6	105	18	56	49	A petición
K1525.160141	negro	E	con agujero de referencia	55	160	14	36	26	M8	26	17,8	137	20	80	57	A petición
K1525.160161	negro	E	con agujero de referencia	55	160	16	36	26	M8	26	17,8	137	20	80	57	A petición
K1525.125122	plata	E	con agujero de referencia	42	125	12	31	19,9	M6	20	17,6	105	18	56	49	A petición
K1525.125142	plata	E	con agujero de referencia	42	125	14	31	19,9	M6	20	17,6	105	18	56	49	A petición
K1525.160142	plata	E	con agujero de referencia	55	160	14	36	26	M8	26	17,8	137	20	80	57	A petición
K1525.160162	plata	E	con agujero de referencia	55	160	16	36	26	M8	26	17,8	137	20	80	57	A petición
