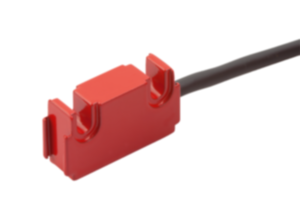

Sensores magnéticos sensores pasivos diseño en miniatura con interfaz IO-Link
K1658

Sensores magnéticos sensores pasivos diseño en miniatura con...

Volver

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Carcasa de aluminio.
Cubierta del cable de poliuretano.
Versión:Diseño compacto del sensor y conector.
Conector M8, 6 polos, 1x bloqueo (E15).
Cable de conexión de 6 hilos ø 5,2 mm.
Radio de flexión del cable >= 52 mm (dinámico).
Indicación:Trabaja con cintas magnéticas K1663.
La distancia de lectura entre el sensor y la cinta debe ser de 0,1 a 2 mm.
El suministro de la tensión de alimentación y del consumo de corriente del sensor tiene lugar por medio de la electrónica posterior.
La precisión del sistema, la precisión de repetición y la velocidad de desplazamiento dependen de la electrónica posterior.
Conexión extraíble en los indicadores de posicionamiento K1657.
Datos técnicos:- Tipo de protección IP 67; EN 60529 (cabezal del sensor)
- Resistencia a choques 2000 m/s², 11 ms; EN 60068-2-27
- Resistencia a la vibración 200 m/s², 50 Hz…2 kHz; EN 60068-2-6
Rango de temperatura:- Temperatura ambiente 0…60 °C
- Temperatura de almacenamiento -10…70 °C
Montaje:El montaje debe realizarse de acuerdo con la información de usuario suministrada.
A) distancia de lectura del sensor/cinta ≤ 2 mm
B) desplazamiento lateral ± 2 mm
C) error de alineación ± 3°
D) inclinación longitudinal ± 1°
E) inclinación lateral ± 3°
Accesorios:Indicadores de posicionamiento K1657.
Cintas magnéticas K1663.

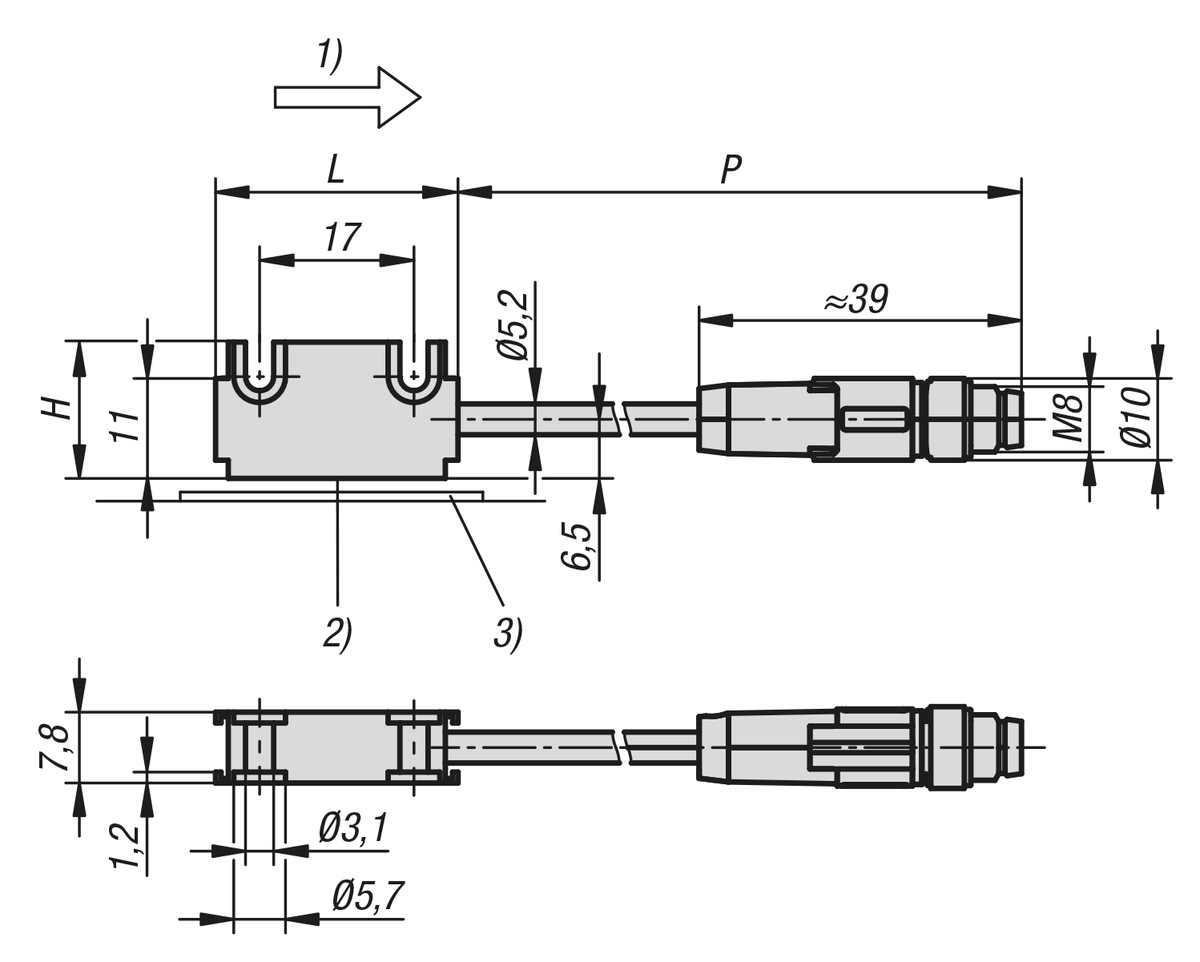

Tener en cuenta:100 % de humedad relativa del aire. Se admite la condensación (cabezal del sensor).Indicación sobre el dibujo:
1) Seno antes de coseno
2) Superficie de medición activa
3) Cinta magnética
Características especiales:
RoHS
DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
 Ficha de datos K1658 Sensores magnéticos sensores pasivos diseño en miniatura con interfaz IO-Link 252 kB

Planos

Sensores magnéticos sensores pasivos diseño en miniatura con interfaz IO-Link
Sensores magnéticos sensores pasivos diseño en miniatura con interfaz IO-Link

Selección/filtro de artículos

ReferenciaH

LPPara número de artículoCADAcc.PrecioPedir
K1658.0100011526,71000K1657.1531 / K1657.1651 A petición
K1658.0200011526,72000K1657.1531 / K1657.1651 A petición
