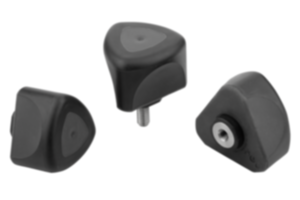

Empuñaduras de estrella de tres picos 2K ergonómicas

Volver

Productos
- Elementos de mando | Elementos estándar
  - Empuñaduras, botones
    - Empuñaduras de estrella de tres picos 2K ergonómicas

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:

Componente duro de plástico reforzado con fibra de vidrio.
Componente blando de elastómero termoplástico.
Casquillo o perno roscado de acero con clase de resistencia 5.8 o de acero inoxidable 1.4305.

Versión:Acero cromado en azul.
Acero inoxidable con acabado natural.Indicación:Se suministra la combinación de colores estándar
negro grafito RAL 9011 (componente duro) y
gris antracita RAL 7021 (componente blando).

Los componentes blandos permiten un agarre ergonómico del elemento de mando. Gracias a la forma de construcción cerrada se consigue suficiente protección contra la suciedad.A petición:Otras combinaciones de colores.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K0980 Empuñaduras de estrella de tres picos 2K ergonómicas

153 kB

Planos (vista completa)

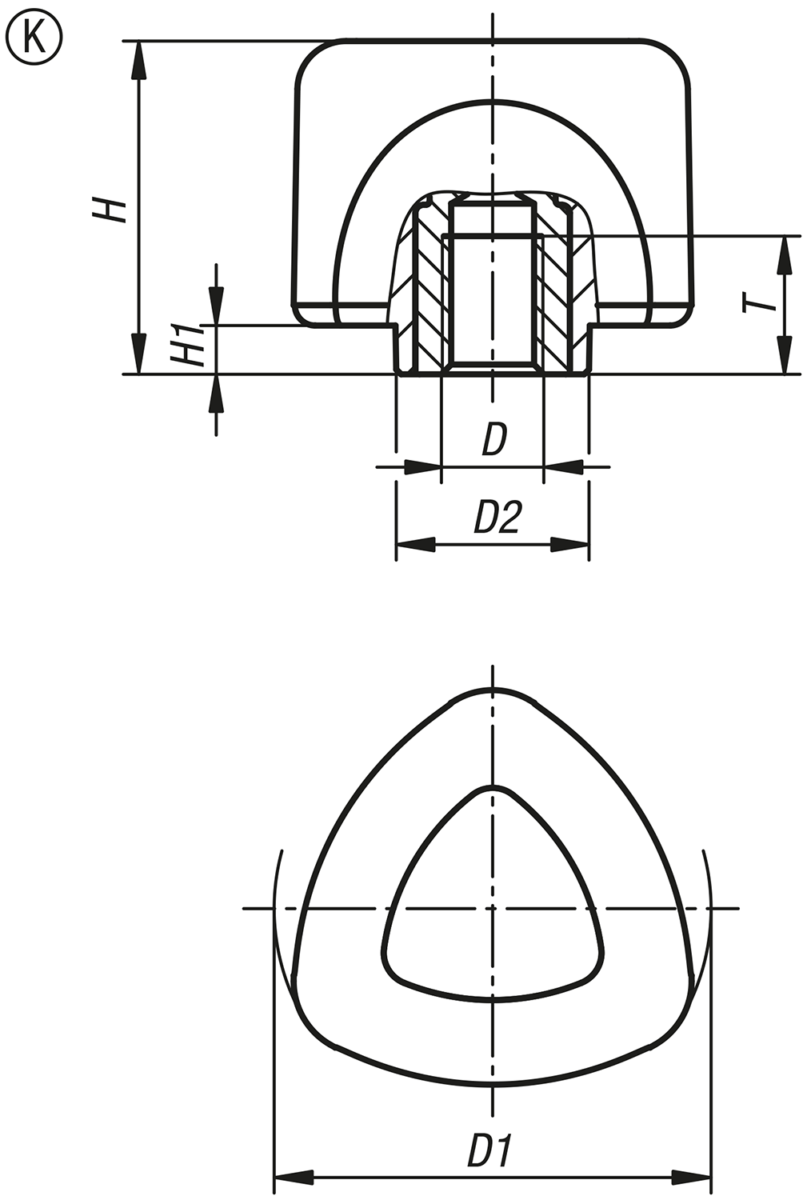

Empuñadura de estrella de tres picos 2K ergonómica con rosca interior

Más información

Planos

Empuñadura de estrella de tres picos 2K ergonómica con rosca interior

Selección/filtro de artículos

Referencia	Forma	Material del componente	D	D1	D2	H	H1	T	Precio
K0980.5008	K	acero	M8	53,8	23,9	41	6	17	A petición
K0980.5010	K	acero	M10	53,8	23,9	41	6	17	A petición
K0980.6308	K	acero	M8	67,7	23,9	36	6	17	A petición
K0980.6310	K	acero	M10	67,7	23,9	36	6	17	A petición
K0980.05008	K	acero inoxidable	M8	53,8	23,9	41	6	17	A petición
K0980.05010	K	acero inoxidable	M10	53,8	23,9	41	6	17	A petición
K0980.06308	K	acero inoxidable	M8	67,7	23,9	36	6	17	A petición
K0980.06310	K	acero inoxidable	M10	67,7	23,9	36	6	17	A petición

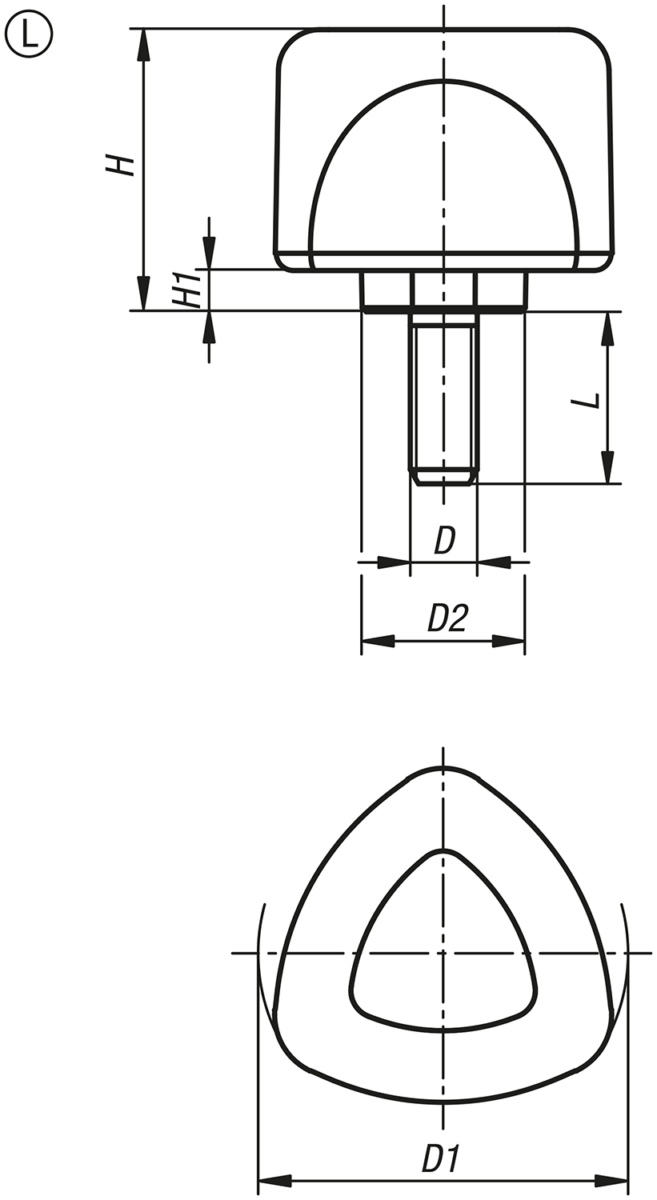

Empuñadura de estrella de tres picos 2K ergonómica con rosca exterior

Más información

Planos

Empuñadura de estrella de tres picos 2K ergonómica con rosca exterior

Selección/filtro de artículos

Referencia	Forma	Material del componente	D	D1	D2	H	H1	L	Precio
K0980.5008X20	L	acero	M8	53,8	23,9	41	6	20	A petición
K0980.5008X25	L	acero	M8	53,8	23,9	41	6	25	A petición
K0980.5008X30	L	acero	M8	53,8	23,9	41	6	30	A petición
K0980.5008X40	L	acero	M8	53,8	23,9	41	6	40	A petición
K0980.5010X20	L	acero	M10	53,8	23,9	41	6	20	A petición
K0980.5010X25	L	acero	M10	53,8	23,9	41	6	25	A petición
K0980.5010X30	L	acero	M10	53,8	23,9	41	6	30	A petición
K0980.5010X40	L	acero	M10	53,8	23,9	41	6	40	A petición
K0980.6308X20	L	acero	M8	67,7	23,9	36	6	20	A petición
K0980.6308X25	L	acero	M8	67,7	23,9	36	6	25	A petición
K0980.6308X30	L	acero	M8	67,7	23,9	36	6	30	A petición
K0980.6308X40	L	acero	M8	67,7	23,9	36	6	40	A petición
K0980.6310X20	L	acero	M10	67,7	23,9	36	6	20	A petición
K0980.6310X25	L	acero	M10	67,7	23,9	36	6	25	A petición
K0980.6310X30	L	acero	M10	67,7	23,9	36	6	30	A petición
K0980.6310X40	L	acero	M10	67,7	23,9	36	6	40	A petición
K0980.05008X20	L	acero inoxidable	M8	53,8	23,9	41	6	20	A petición
K0980.05008X25	L	acero inoxidable	M8	53,8	23,9	41	6	25	A petición
K0980.05008X30	L	acero inoxidable	M8	53,8	23,9	41	6	30	A petición
K0980.05008X40	L	acero inoxidable	M8	53,8	23,9	41	6	40	A petición
K0980.05010X20	L	acero inoxidable	M10	53,8	23,9	41	6	20	A petición
K0980.05010X25	L	acero inoxidable	M10	53,8	23,9	41	6	25	A petición
K0980.05010X30	L	acero inoxidable	M10	53,8	23,9	41	6	30	A petición
K0980.05010X40	L	acero inoxidable	M10	53,8	23,9	41	6	40	A petición
K0980.06308X20	L	acero inoxidable	M8	67,7	23,9	36	6	20	A petición
K0980.06308X25	L	acero inoxidable	M8	67,7	23,9	36	6	25	A petición
K0980.06308X30	L	acero inoxidable	M8	67,7	23,9	36	6	30	A petición
K0980.06308X40	L	acero inoxidable	M8	67,7	23,9	36	6	40	A petición
K0980.06310X20	L	acero inoxidable	M10	67,7	23,9	36	6	20	A petición
K0980.06310X25	L	acero inoxidable	M10	67,7	23,9	36	6	25	A petición
K0980.06310X30	L	acero inoxidable	M10	67,7	23,9	36	6	30	A petición
K0980.06310X40	L	acero inoxidable	M10	67,7	23,9	36	6	40	A petición
