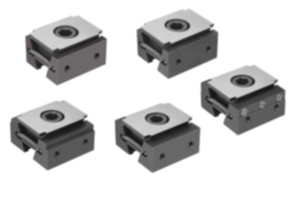

K1748Mordazas de sujeción |
Volver |
|
|
DescripciónDescripción del producto:Las mordazas de sujeción son ideales para sujeciones múltiples debido a su principio de funcionamiento.
Las superficies de sujeción en cuña permiten alcanzar grandes fuerzas de sujeción.
De forma opcional, las mordazas de sujeción se pueden aplicar junto con el carril de sujeción, en perforaciones roscadas o en una ranura en T para la sujeción.
Al girar el tornillo tensor, los dos segmentos de sujeción se mueven hacia fuera y empujan la pieza de trabajo contra la mordaza de tope del dispositivo de mecanizado.
A través del agujero alargado integrado, es posible introducir las mordazas de sujeción en la cuña doble o compensar las tolerancias.
Recorrido de desplazamiento: M12 = ±1,0 mm.Material:Cuña doble y segmentos de sujeción de acero de cementación.Versión:Cuña doble y segmentos de sujeción endurecidos fosfatados.Indicación:Con las dos perforaciones atornilladas en las superficies de sujeción se pueden montar apoyos adiciones para una profundidad de sujeción óptima de la pieza de trabajo.Volumen de suministroMordazas de sujeción.
Tornillo de fijación.Indicación sobre el dibujo:Forma A: superficies de sujeción lisas
Forma B: superficies de sujeción acanaladas
Forma C: con escalón
Forma D: con sobremedida para mecanizado
Forma E: con pernos de sujeción DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
Mordazas de sujeción, forma A, superficies de sujeción lisas |
Más información |
Selección/filtro de artículos |
|
| Referencia | Forma | L
mín. | L
máx. | B
| H | B1 | H1 | H3 | D
Rosca
interior | Z
Tornillo de cabeza
cilíndrica DIN 912 | Fuerza de
sujeción
máx. kN | Par de
apriete
máx. Nm | CAD | Acc. | Precio | Pedir |
|---|
| K1748.0500112 | A | 44,5 | 50,5 | 50 | 25 | 30 | 12,5 | 3,5 | M5 | M12x25 | 30 | 85 |  | | A petición | |
|
Mordazas de sujeción, forma B, para superficies de sujeción acanaladas |
Más información |
Selección/filtro de artículos |
|
| Referencia | Forma | L
mín. | L
máx. | B
| H | B1 | H1 | H3 | D
Rosca
interior | Z
Tornillo de cabeza
cilíndrica DIN 912 | Fuerza de
sujeción
máx. kN | Par de
apriete
máx. Nm | CAD | Acc. | Precio | Pedir |
|---|
| K1748.0500212 | B | 44,5 | 50,5 | 50 | 25 | 30 | 12,5 | 3,5 | M5 | M12x25 | 30 | 85 | | | A petición | |
|
Selección/filtro de artículos |
|
| Referencia | Forma | L
mín. | L
máx. | B
| H | B1 | H1 | H2 | H3 | D
Rosca
interior | Z
Tornillo de cabeza
cilíndrica DIN 912 | Fuerza de
sujeción
máx. kN | Par de
apriete
máx. Nm | CAD | Acc. | Precio | Pedir |
|---|
| K1748.0502312 | C | 50,5 | 56,5 | 50 | 25 | 30 | 12,5 | 2 | 3,5 | M5 | M12x25 | 30 | 85 | | | A petición | | | K1748.0505312 | C | 50,5 | 56,5 | 50 | 25 | 30 | 12,5 | 5 | 3,5 | M5 | M12x25 | 30 | 85 | | | A petición | |
|

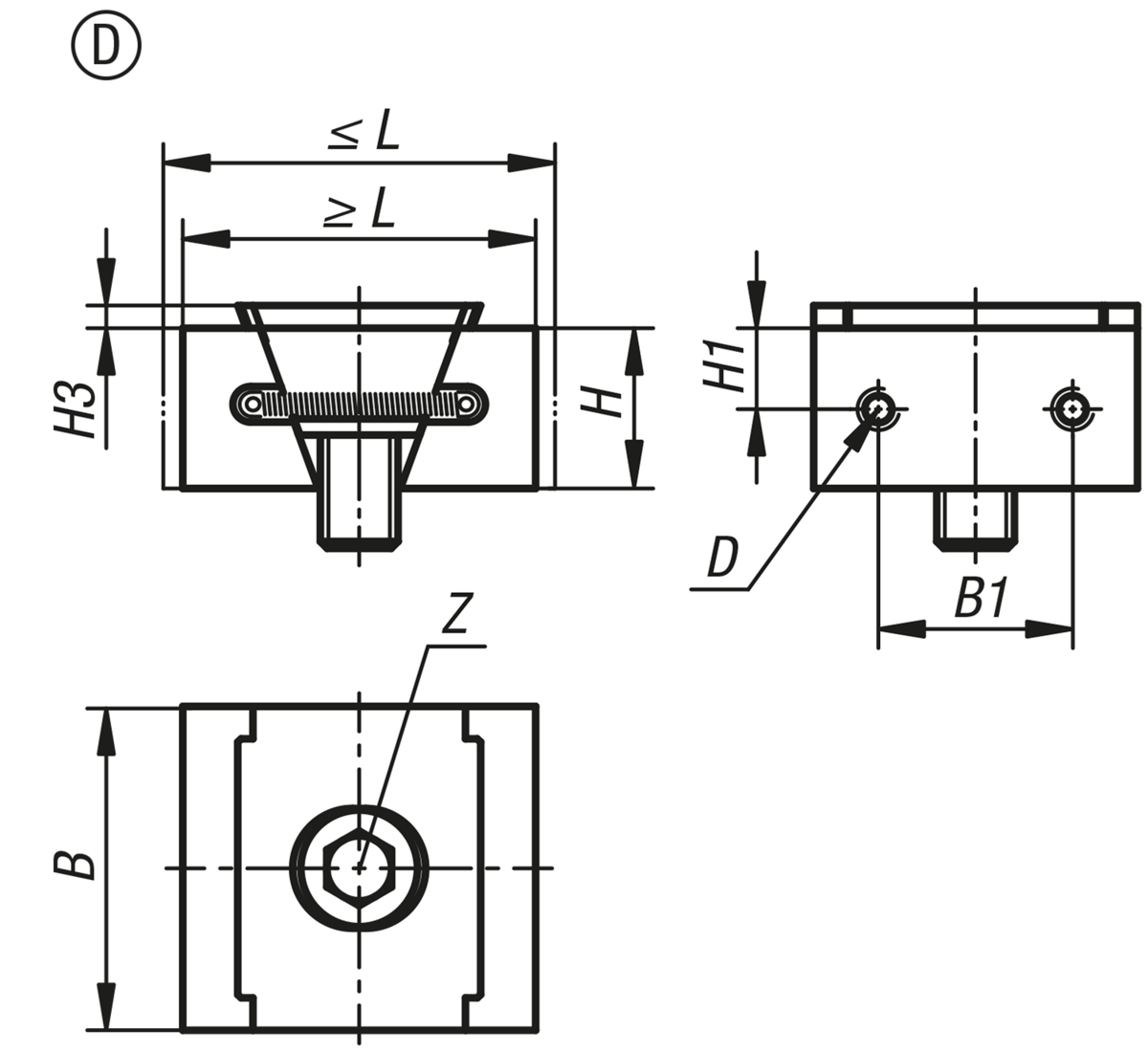

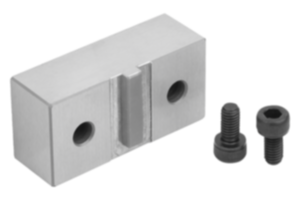

Mordazas de sujeción, forma D, con sobremedida para el mecanizado |
Más información |
Selección/filtro de artículos |
|
| Referencia | Forma | L
mín. | L
máx. | B
| H | B1 | H1 | H3 | D
Rosca
interior | Z
Tornillo de cabeza
cilíndrica DIN 912 | Fuerza de
sujeción
máx. kN | Par de
apriete
máx. Nm | CAD | Acc. | Precio | Pedir |
|---|
| K1748.0500412 | D | 54,5 | 60,5 | 50 | 25 | 30 | 12,5 | 3,5 | M5 | M12x25 | 30 | 85 | | | A petición | |
|
Selección/filtro de artículos |
|
| Referencia | Forma | L
mín. | L
máx. | B
| H | B1 | B2 | H1 | H3 | H4 | H5 | H6 | D
Rosca
interior | Z
Tornillo de cabeza
cilíndrica DIN 912 | Fuerza de
sujeción
máx. kN | Par de
apriete
máx. Nm | CAD | Acc. | Precio | Pedir |
|---|
| K1748.0500512 | E | 54 | 60 | 50 | 25 | 30 | 18 | 12,5 | 3,5 | 5 | 9 | 4,75 | M5 | M12x25 | 30 | 85 | | | A petición | |
|
