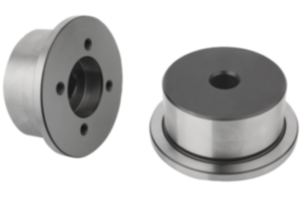

Soporte para pinza de sujeción

Volver

Productos
- Técnica de sujeción
  - Técnica de sujeción de pieza de trabajo
    - Sistema de sujeción de molde
      - Soporte para pinza de sujeción

Descripción del artículo/Imágenes del producto

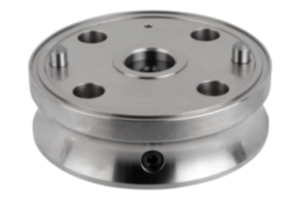

DescripciónMaterial:Acero para temple y revenido.Versión:Niquelado.Indicación:En el soporte se pueden alojar las pinzas de sujeción, tanto para una sujeción externa como interna.
Con el tornillo de sujeción lateral se acciona la clavija de bloqueo y la pieza se sujeta tensada por su perímetro.
Este soporte se puede asegurar con un pasador cilíndrico contra la torsión.
Las pinzas de sujeción se posicionan con 2 pasadores cilíndricos sobre el soporte.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K1183 Soporte para pinza de sujeción

229 kB

Planos

Selección/filtro de artículos

Referencia	A	D	D1	D2	D3	D4	D5	H	H1	SW	T	T1	T2	Para tornillos	Par de apriete máx. Nm	F1=Máx. sujeción exterior (kN)	F2=Máx. sujeción interior (kN)	Precio
K1183.065	22	65	28	M8	42	M6x1	6	35	12	8	8	6	13	M6	15	4,5	4,5	A petición
K1183.090	30	90	42	M10	60	M8x1,25	8	40	14	8	10	8	15	M8	25	7	7	A petición
K1183.120	43	120	55	M10	80	M10x1,5	10	45	18	10	12	11	19	M10	40	10	10	A petición
K1183.160	60	160	63	M12	110	M12x1,75	12	50	24	10	14	13	25	M12	40	12	10	A petición
