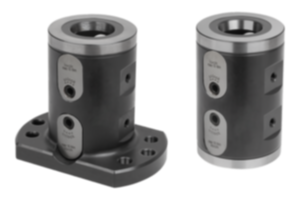

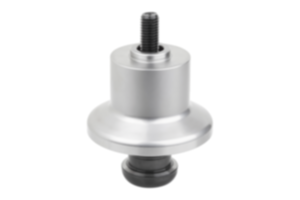

Módulo de base de 5 ejes UNILOCK, sujeción doble tamaño de sistema 80 mm
Descripción del artículo/Imágenes del producto

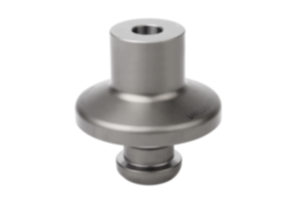

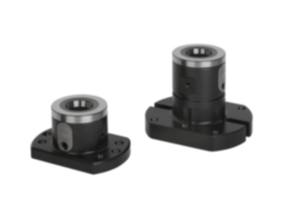

DescripciónMaterial:Acero para temple y revenido.Versión:Cuerpo de base oxidado. Superficies funcionales endurecidas y pulidas.Indicación:Los módulos de base UNILOCK de 5 ejes se adaptan directamente a mesas de máquinas con sistema de retícula perforada o mesas de máquinas con ranuras en T, así como a paletas de retícula con distancia entre retículas de 40/50 mm, tamaño de sistema M12. Adecuados para el sistema de sujeción de punto cero UNILOCK con pernos de sujeción UNILOCK. Con un perno de sujeción adaptador adecuado, también se pueden montar directamente en los sistemas de sujeción de punto cero más corrientes. El módulo base sin pie es especialmente apto para sujeciones compactas.
Con los pernos de sujeción UNILOCK en combinación con los tornillos de fijación M10, M12, M16 son posibles las siguientes fuerzas de retención: - Fuerza de retención (M10) 35.000 N - Fuerza de retención (M12) 50.000 N - Fuerza de retención (M16) 75.000 N Fuerza de retención con tornillo de cabeza cilíndrica DIN EN ISO 4762 -12.9.
Los pernos de sujeción solo está permitido sujetarlos en el módulo de sujeción junto con una unidad de cambio montada.A petición:Con protección contra torsiónIndicación sobre el dibujo:

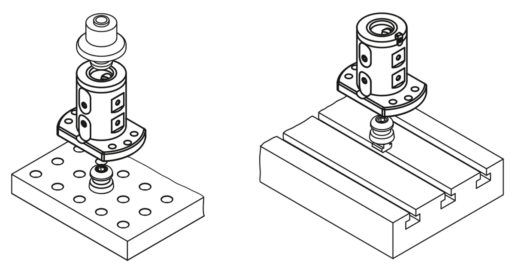

1) con pie 2) sin pie
DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
