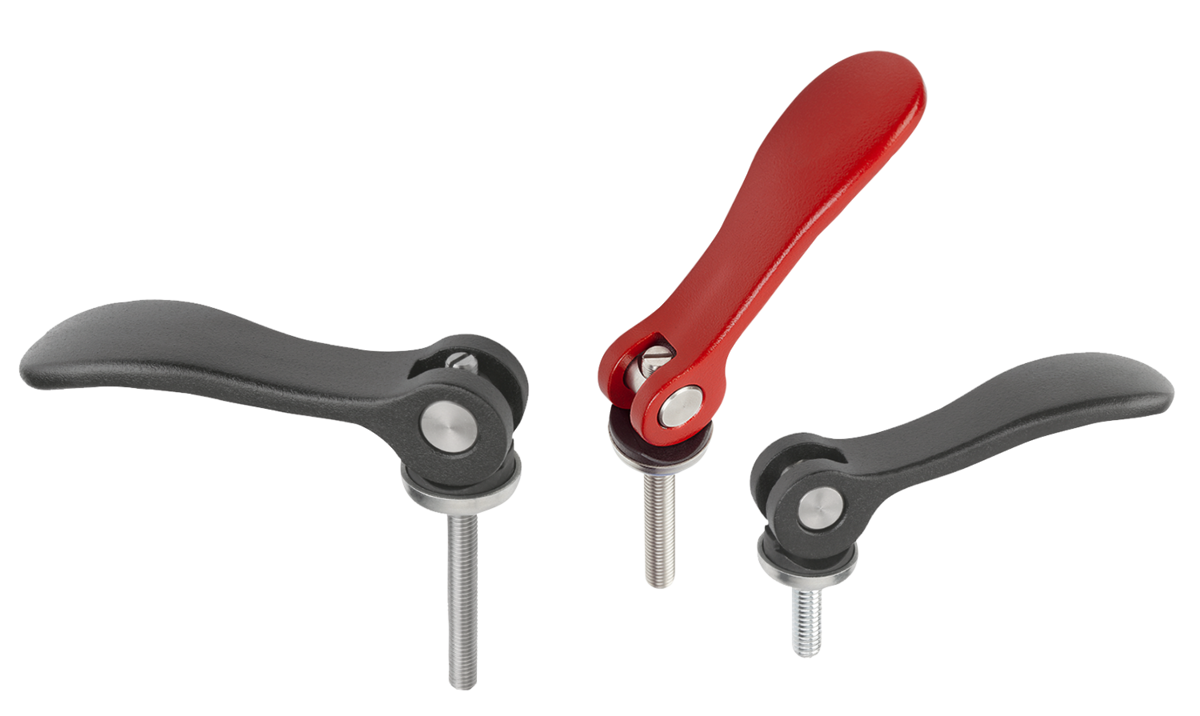

{"product":{"productId":"agid.17079","price":4.95,"name":"Alavancas excêntricas de alumínio reguláveis com rosca macho, arruela de pressão plástica e parafuso prisioneiro de aço ou aço inoxidável"},"currency":"EUR"}
Material
Cabo da alavanca em alumínio fundido EN AC-46200.
Arruela de pressão em plástico PA 66 GF 35-X reforçado com fibra de vidro.
Pino de eixo em aço inoxidável 1.4305.
Prisioneiro e arruela em aço, classe de resistência 5.8 ou aço inoxidável 1.4305.
Versão
Cabo da alavanca revestido a pó nas cores preto ou vermelho RAL 3003, ambos com estrutura fina.
Arruela de pressão na cor preta.
Pino de eixo com superfície sem tratamento.
Prisioneiro e arruela em aço passivado azul ou em aço inoxidável com superfície sem tratamento.
Arruela de pressão na cor preta.
Pino de eixo com superfície sem tratamento.
Prisioneiro e arruela em aço passivado azul ou em aço inoxidável com superfície sem tratamento.
Exibir mais
Exibir menos
Descrição
Material
Cabo da alavanca em alumínio fundido EN AC-46200.
Arruela de pressão em plástico PA 66 GF 35-X reforçado com fibra de vidro.
Pino de eixo em aço inoxidável 1.4305.
Prisioneiro e arruela em aço, classe de resistência 5.8 ou aço inoxidável 1.4305.
Versão
Cabo da alavanca revestido a pó nas cores preto ou vermelho RAL 3003, ambos com estrutura fina.
Arruela de pressão na cor preta.
Pino de eixo com superfície sem tratamento.
Prisioneiro e arruela em aço passivado azul ou em aço inoxidável com superfície sem tratamento.
Arruela de pressão na cor preta.
Pino de eixo com superfície sem tratamento.
Prisioneiro e arruela em aço passivado azul ou em aço inoxidável com superfície sem tratamento.
Indicação
Alavancas excêntricas reguláveis são utilizadas quando a alavanca de fixação permitir somente uma posição com relação ao eixo de fixação (círculo de interferência).
Através da rosca fina posicionada no prisioneiro, é possível ajustar a posição exata da alavanca de fixação, com o auxílio de uma chave de fenda.
Plásticos possuem a propriedade de deformação, quando submetidos a cargas (fluência).
Através da rosca fina posicionada no prisioneiro, é possível ajustar a posição exata da alavanca de fixação, com o auxílio de uma chave de fenda.
Plásticos possuem a propriedade de deformação, quando submetidos a cargas (fluência).
Indicação de desenho
1) Pino para ajuste fino da alavanca de fixação
