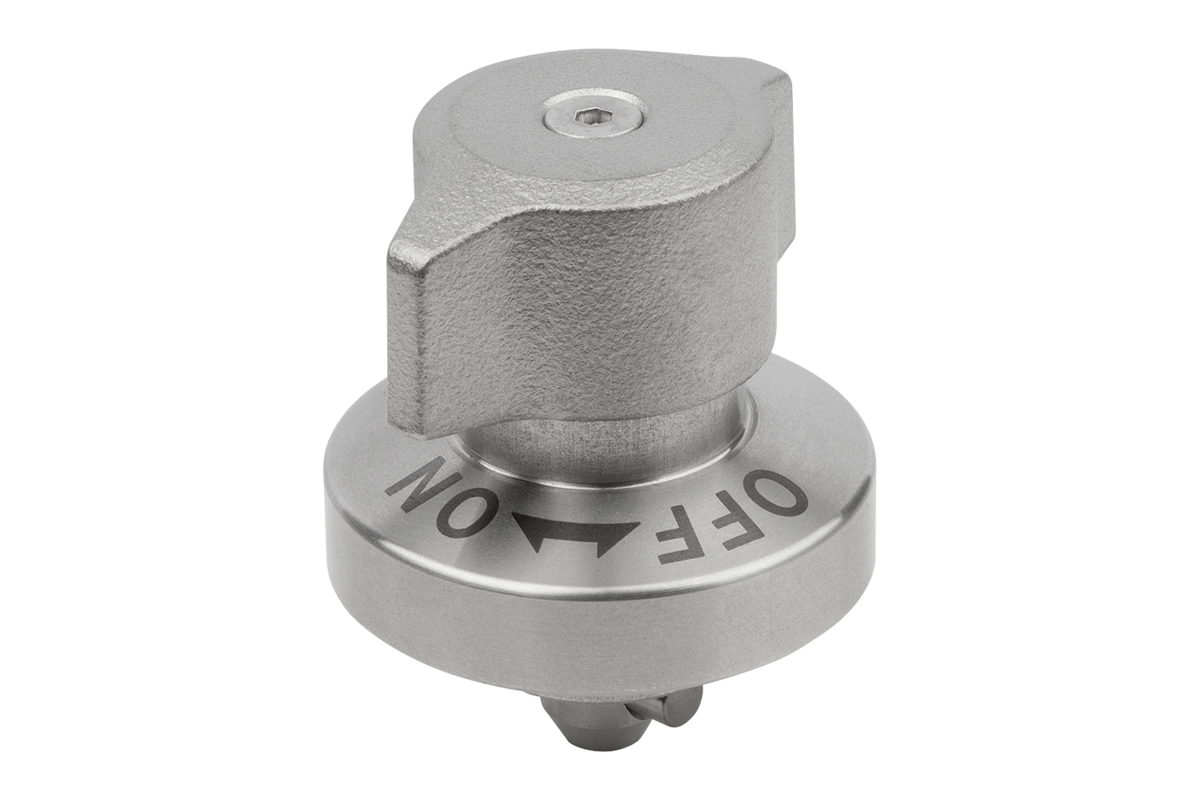

As travas rotativas de fixação são utilizadas para substituição e fechamento rápido e fácil de dispositivos ou tampas.
A fixação sem ferramenta reduz o tempo de preparação.

Carcaça de aço inoxidável.
Pino de aço inoxidável.
Pino de aço inoxidável.
Cabeça rotativa de aço inoxidável.

Carcaça com superfície sem tratamento.
Pino sem tratamento.
Pino com superfície sem tratamento.
Cabeça rotativa em aço inoxidável, com superfície sem tratamento.

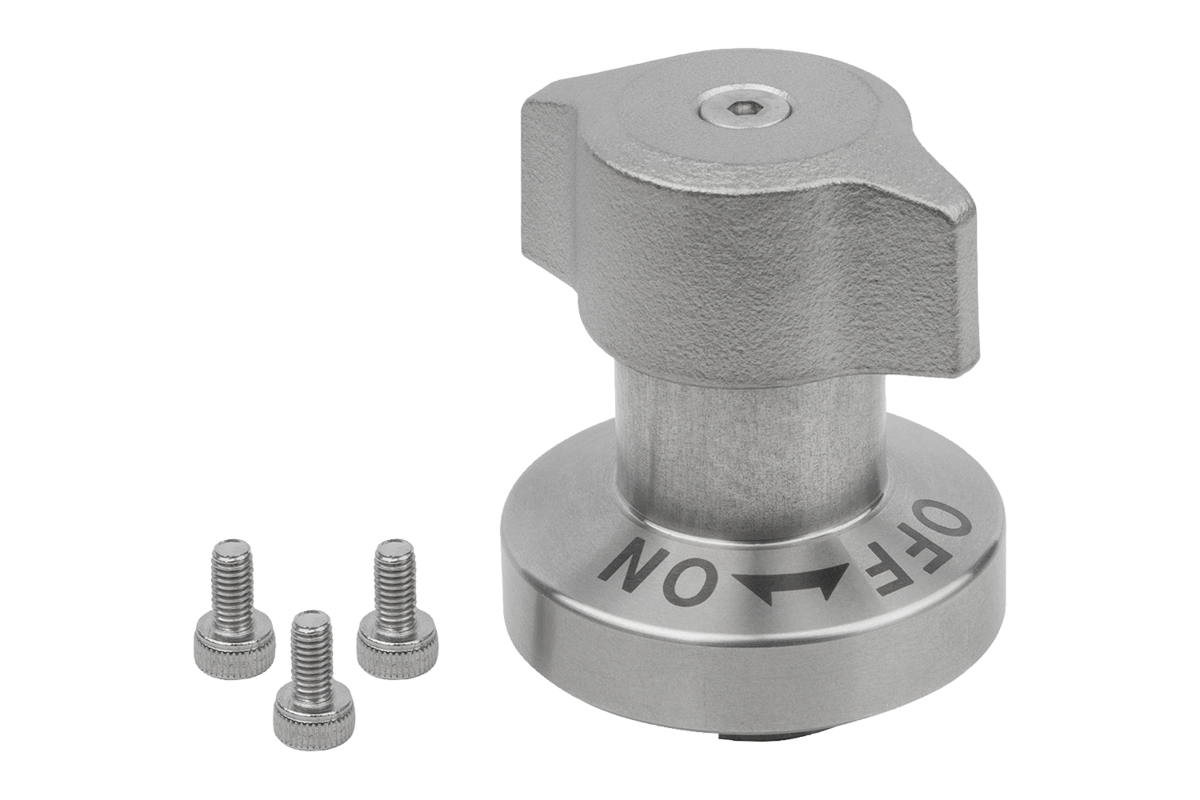

Os parafusos de fixação M2 ou M3 de aço inoxidável estão incluídos no fornecimento.
Opção de montagem 1 para espessura de placa de 6 mm.
Opção de montagem 2 para espessura de placa > 6 mm a 14 mm.

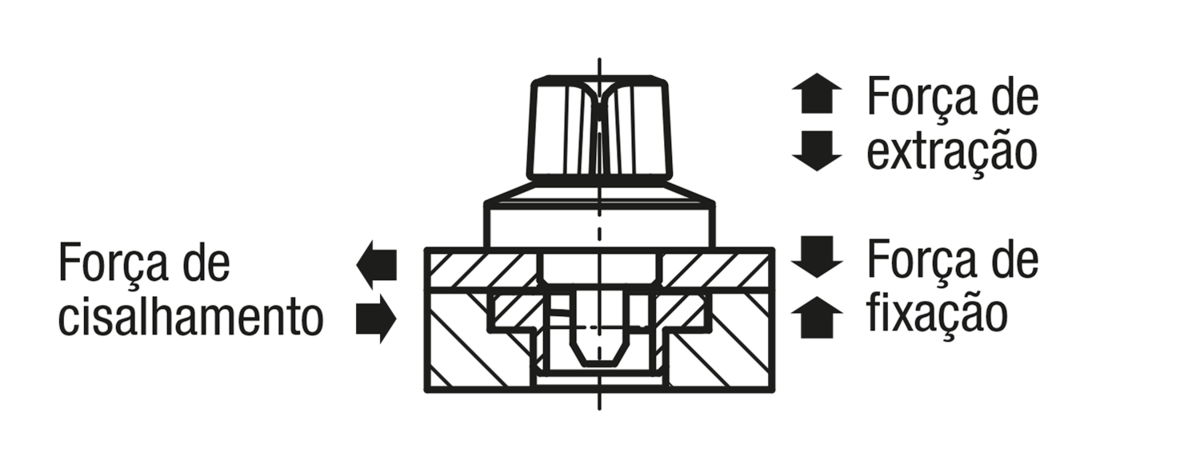

Se a força de fixação for excedida, será criada uma folga de mais de 0,1 mm entre os painéis.

Assegure-se de que o botão giratório esteja na posição ”OFF” e o eixo esteja inserido.
Deslize ou assente a trava sobre a placa de fixação pré-montada.
Pressione o botão para baixo e gire para a posição ”ON”.
Ao atingir o ponto de travamento, o dispositivo emite um clique audível.

1) Possibilidade de montagem 1
2) Possibilidade de montagem 2
3) Placa

Placas de fixação K1062
