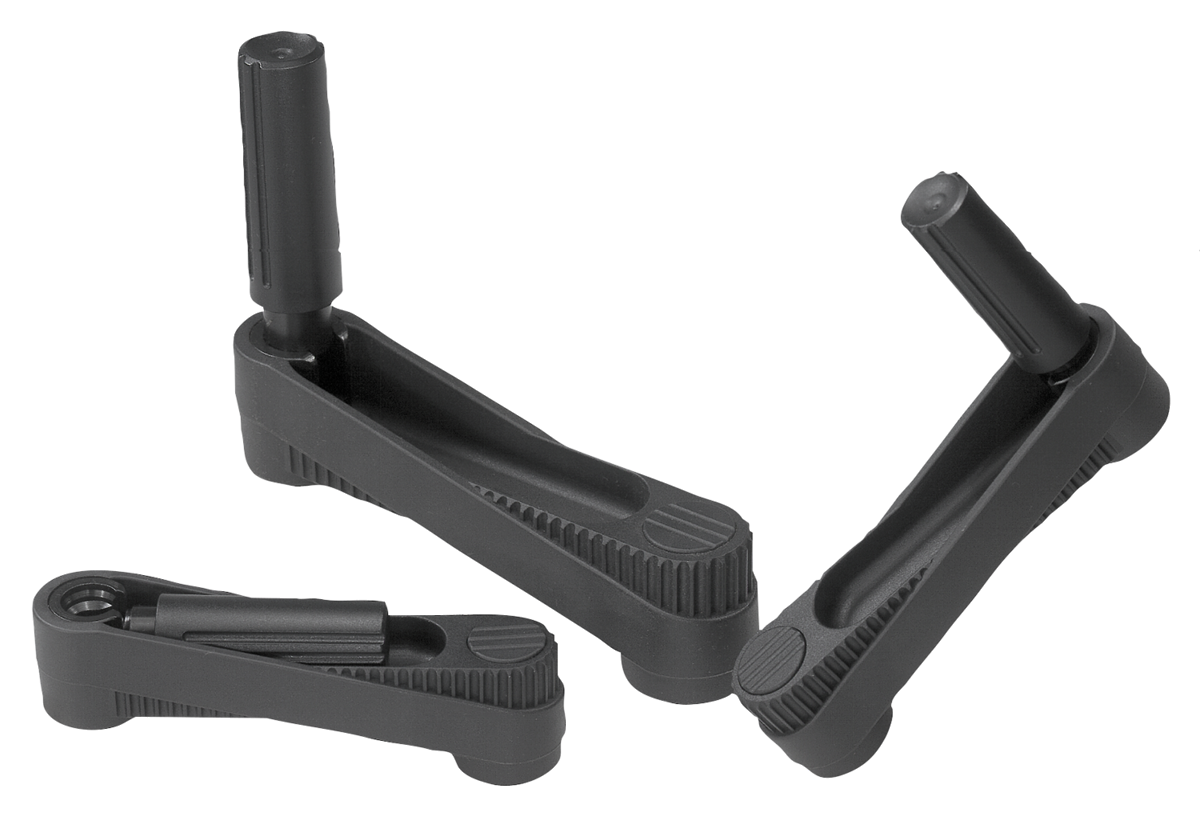

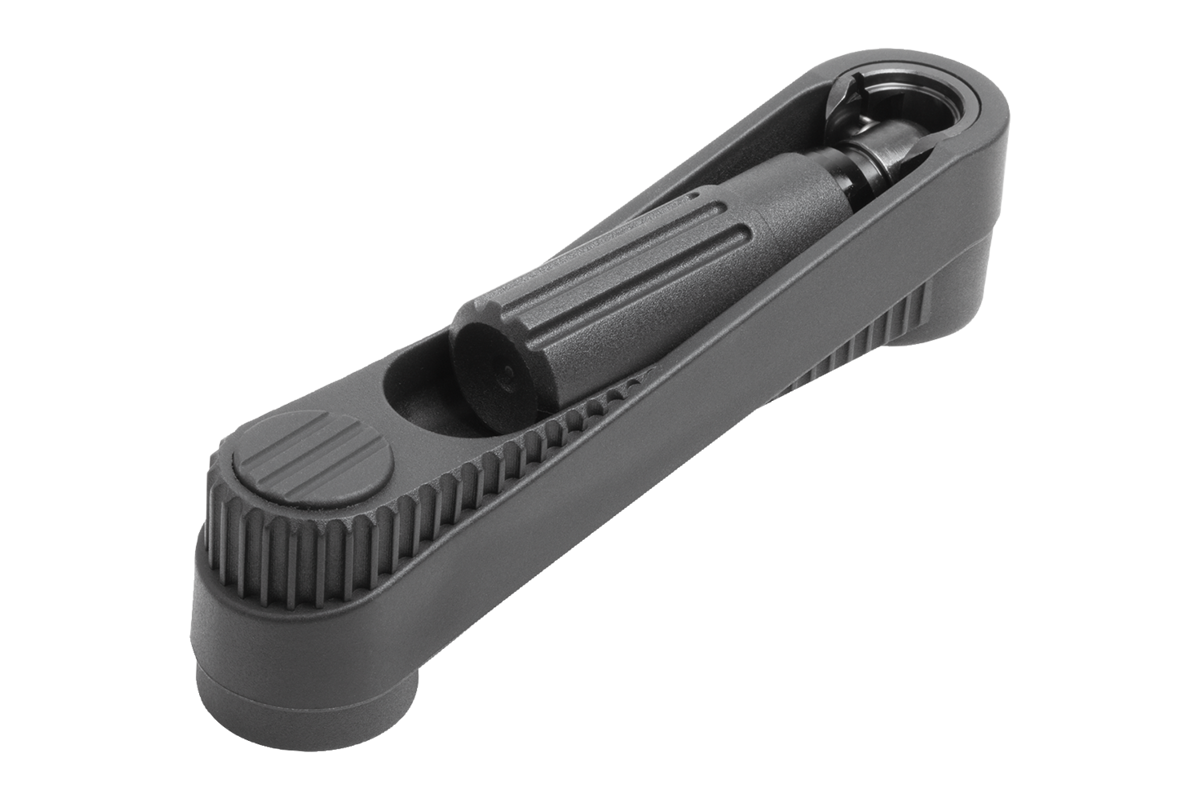

{"product":{"productId":"agid.1037","price":32.83,"name":"Manivelas com cabo cilíndrico de segurança, furo de ajuste sem ranhura"},"currency":"EUR"}
- Para longos cursos de ajuste
- Áreas de aplicação: engenharia mecânica, construção de equipamentos e instalações, instrumentos de medição, construção de aparelhos
- A linha de produtos NOVO grip representa um design atraente e um formato fácil de manusear
- Movimento de retorno automático após a soltura do cabo

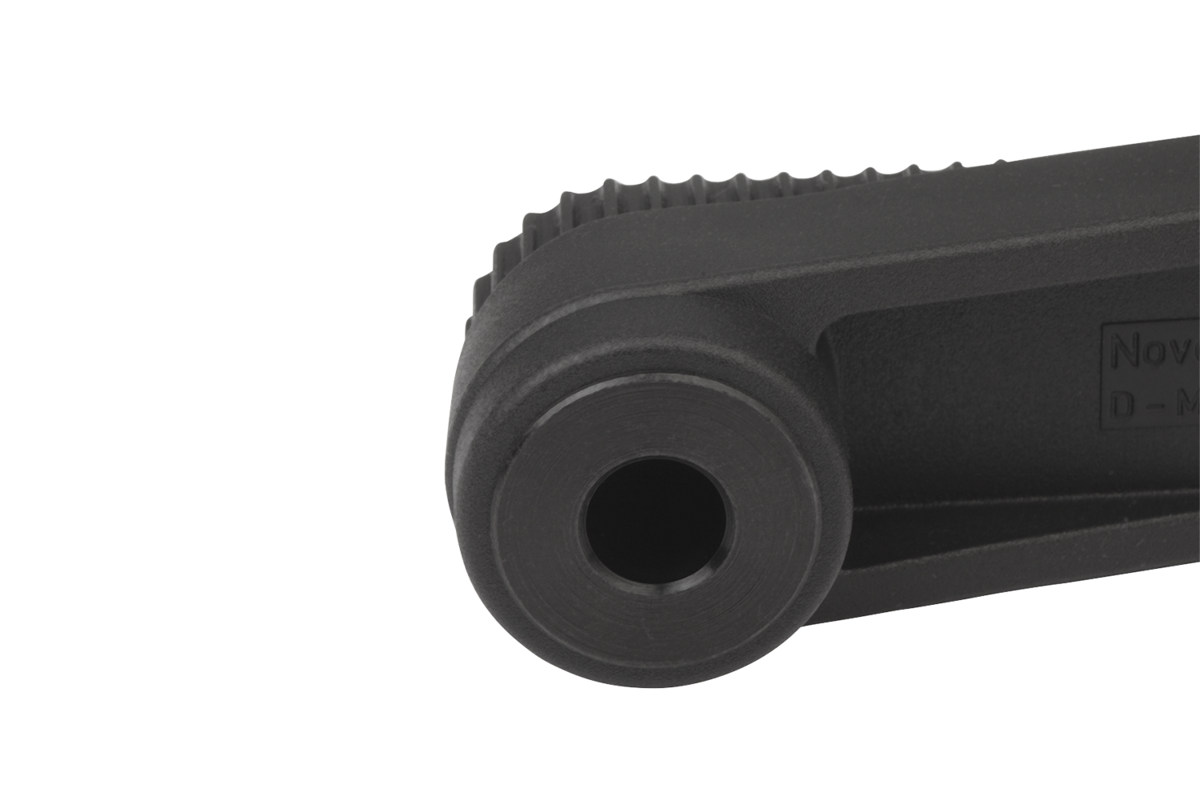

- Versão: sem ranhura
Descrição
Material
Manivela termoplástica
Cabo cilíndrico de termoplástico e aço.
Cabo cilíndrico de termoplástico e aço.
Versão
Termoplástico cinza escuro.
Peças de aço brunidas.
Peças de aço brunidas.
Indicação
A tampa de cobertura do cubo é fornecida desmontada. Para colocar o cabo cilíndrico de segurança na posição de comando, devem ser executados dois procedimentos de ajuste:

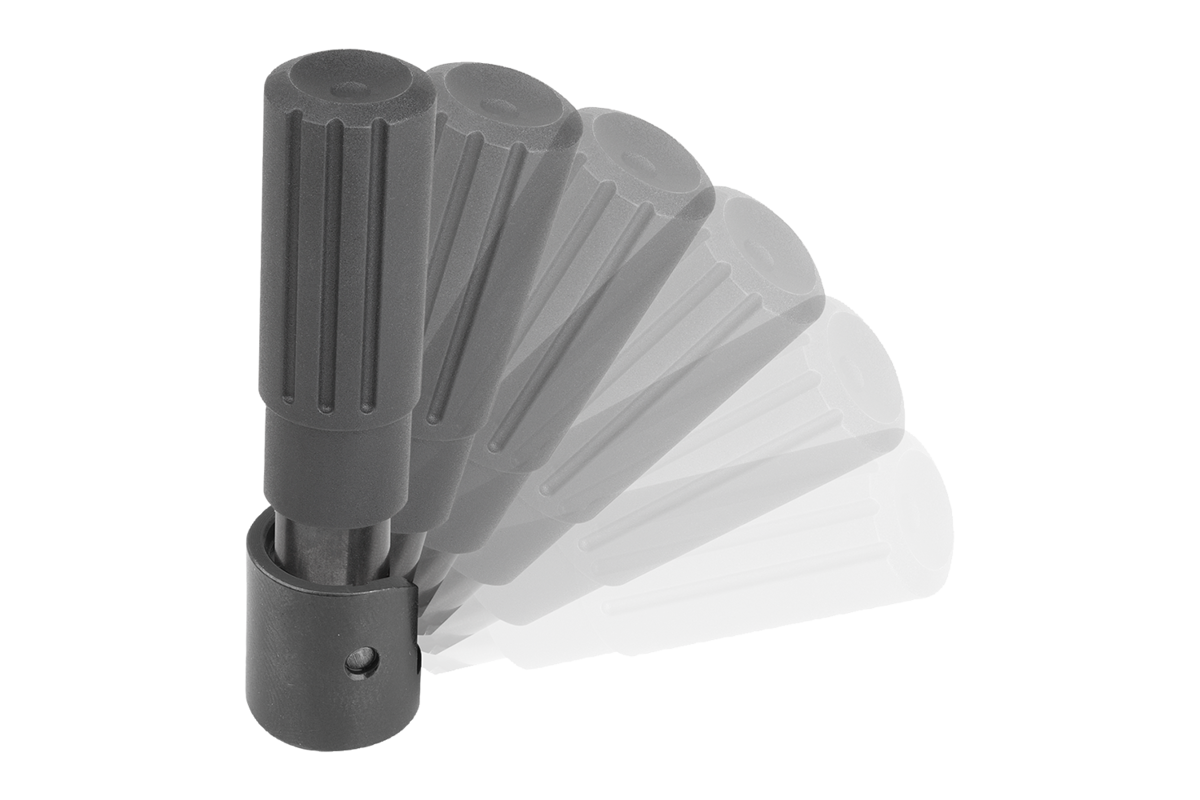

– Gire o cabo em torno do eixo rotativo até o batente (90°).
– Pressione o cabo na direção axial até o ponto de travamento. A forma mais cômoda de girar a manivela na posição pressionada é através do cabo cilíndrico. O movimento de retorno automático é efetuado após soltar o cabo.
Nas versões com furo transversal, a fixação é efetuada com o pino roscado parafusado ISO 4027 (DIN 914).
– Gire o cabo em torno do eixo rotativo até o batente (90°).
– Pressione o cabo na direção axial até o ponto de travamento. A forma mais cômoda de girar a manivela na posição pressionada é através do cabo cilíndrico. O movimento de retorno automático é efetuado após soltar o cabo.
Nas versões com furo transversal, a fixação é efetuada com o pino roscado parafusado ISO 4027 (DIN 914).
Observação importante sobre o download de modelos CAD
Para fazer o download de nossos modelos CAD, você deve primeiro fazer o login. Se ainda não tiver criado uma conta, registre-se em "Minha conta" (lado direito da tela) e siga as instruções.
