Casquillos de centrado de acero inoxidable

Volver

Productos
- Líneas de productos
  - Acero inoxidable
    - Casquillos de centrado de acero inoxidable

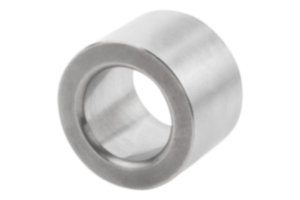

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero inoxidable 1.4548.Versión:endurecido 40 HRC como mín., acabado natural.Indicación:Con una tolerancia de la distancia entre ejes de ±0,005 mm y el uso de 2 casquillos de centrado de calidad I, se puede lograr una precisión de repetición de sujeción a menos de ±0,013 mm.
Con una tolerancia de la distancia entre ejes de ±0,03 mm y el uso de un casquillo de centrado de calidad I y otro de calidad II, se puede lograr una precisión de repetición de sujeción a menos de ±0,04 mm.
Los casquillos de centrado se introducen con una ligera presión en las perforaciones de alojamiento de las placas tensoras.
Ver otras indicaciones en la información general.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K1475 Casquillos de centrado de acero inoxidable

370 kB

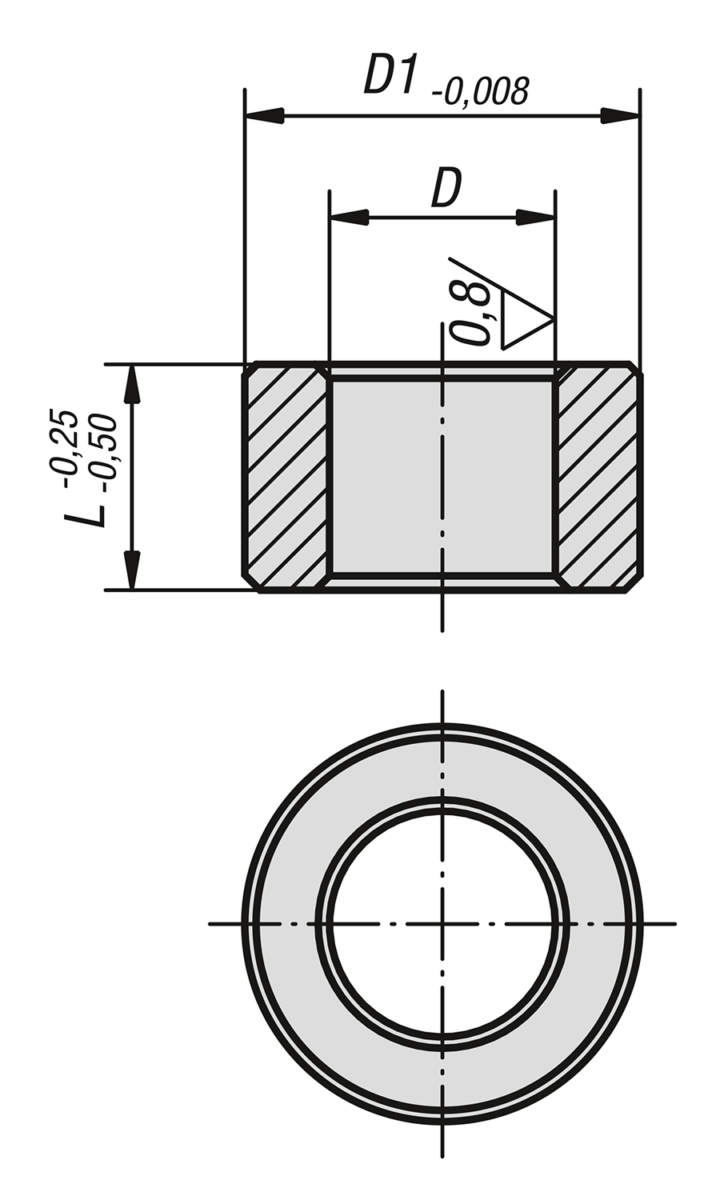

Planos

Selección/filtro de artículos

Referencia	Versión 1	T=Tolerancia	D	D1	L	Perforación de alojamiento del casquillo de centrado Ø +0,010	Precio
K1475.113013	calidad I	+0,005 do +0,018	13	19,04	13	19,016	A petición
K1475.113020	calidad I	+0,005 do +0,018	13	19,04	20	19,016	A petición
K1475.116020	calidad I	+0,005 do +0,018	16	25,042	20	25,016	A petición
K1475.116025	calidad I	+0,005 do +0,018	16	25,042	25	25,016	A petición
K1475.120020	calidad I	+0,005 do +0,018	20	35,042	20	35,018	A petición
K1475.120025	calidad I	+0,005 do +0,018	20	35,042	25	35,018	A petición
K1475.125020	calidad I	+0,005 do +0,018	25	35,042	20	35,018	A petición
K1475.125025	calidad I	+0,005 do +0,018	25	35,042	25	35,018	A petición
K1475.130020	calidad I	+0,005 do +0,018	30	45,042	20	45,018	A petición
K1475.130025	calidad I	+0,005 do +0,018	30	45,042	25	45,018	A petición
K1475.135020	calidad I	+0,005 do +0,018	35	45,042	20	45,018	A petición
K1475.135025	calidad I	+0,005 do +0,018	35	45,042	25	45,018	A petición
K1475.135040	calidad I	+0,005 do +0,018	35	45,042	40	45,018	A petición
K1475.135050	calidad I	+0,005 do +0,018	35	45,042	50	45,018	A petición
K1475.150020	calidad I	+0,005 do +0,018	50	63,546	20	63,521	A petición
K1475.150025	calidad I	+0,005 do +0,018	50	63,546	25	63,521	A petición
K1475.150040	calidad I	+0,005 do +0,018	50	63,546	40	63,521	A petición
K1475.150050	calidad I	+0,005 do +0,018	50	63,546	50	63,521	A petición
K1475.213013	calidad II	+0,025 do +0,050	13	19,04	13	19,016	A petición
K1475.213020	calidad II	+0,025 do +0,050	13	19,04	20	19,016	A petición
K1475.216020	calidad II	+0,025 do +0,050	16	25,042	20	25,016	A petición
K1475.216025	calidad II	+0,025 do +0,050	16	25,042	25	25,016	A petición
K1475.220020	calidad II	+0,025 do +0,050	20	35,042	20	35,018	A petición
K1475.220025	calidad II	+0,025 do +0,050	20	35,042	25	35,018	A petición
K1475.225020	calidad II	+0,025 do +0,050	25	35,042	20	35,018	A petición
K1475.225025	calidad II	+0,025 do +0,050	25	35,042	25	35,018	A petición
K1475.230020	calidad II	+0,025 do +0,050	30	45,042	20	45,018	A petición
K1475.230025	calidad II	+0,025 do +0,050	30	45,042	25	45,018	A petición
K1475.235020	calidad II	+0,025 do +0,050	35	45,042	20	45,018	A petición
K1475.235025	calidad II	+0,025 do +0,050	35	45,042	25	45,018	A petición
K1475.235040	calidad II	+0,025 do +0,050	35	45,042	40	45,018	A petición
K1475.235050	calidad II	+0,025 do +0,050	35	45,042	50	45,018	A petición
K1475.250020	calidad II	+0,025 do +0,050	50	63,546	20	63,521	A petición
K1475.250025	calidad II	+0,025 do +0,050	50	63,546	25	63,521	A petición
K1475.250040	calidad II	+0,025 do +0,050	50	63,546	40	63,521	A petición
K1475.250050	calidad II	+0,025 do +0,050	50	63,546	50	63,521	A petición
