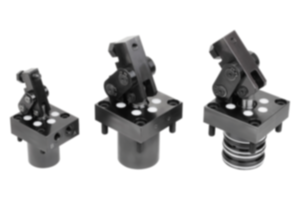

Las abrazaderas de palanca se prestan óptimamente para usos cuando la situación de sujeción no permite que la pieza de trabajo se pueda extraer libremente hacia arriba cuando no está sujeta. Debido al movimiento lineal de la palanca tensora al abrir o al cerrar la abrazadera de palanca, esta última resulta especialmente adecuada para las situaciones de sujeción en que no es posible el movimiento lateral del elemento de sujeción, p. ejemplo por el obstáculo de contornos. El pistón transmite la fuerza a la palanca tensora de la abrazadera de palanca. La forma de actuación doble de la abrazadera de palanca define claramente los tiempos de apertura y de cierre.

Carcasa y pistón de acero.

Carcasa bruñida.
Pistón endurecido.

La palanca tensora de la abrazadera de palanca genera su fuerza de sujeción óptima en posición horizontal.
En las piezas de trabajo, las tolerancias se compensan hasta una divergencia de posición de +/- 8,5°.
La fuerza de sujeción de una abrazadera de palanca depende de la longitud de la palanca tensora.

Tener en cuenta las indicaciones de seguridad.

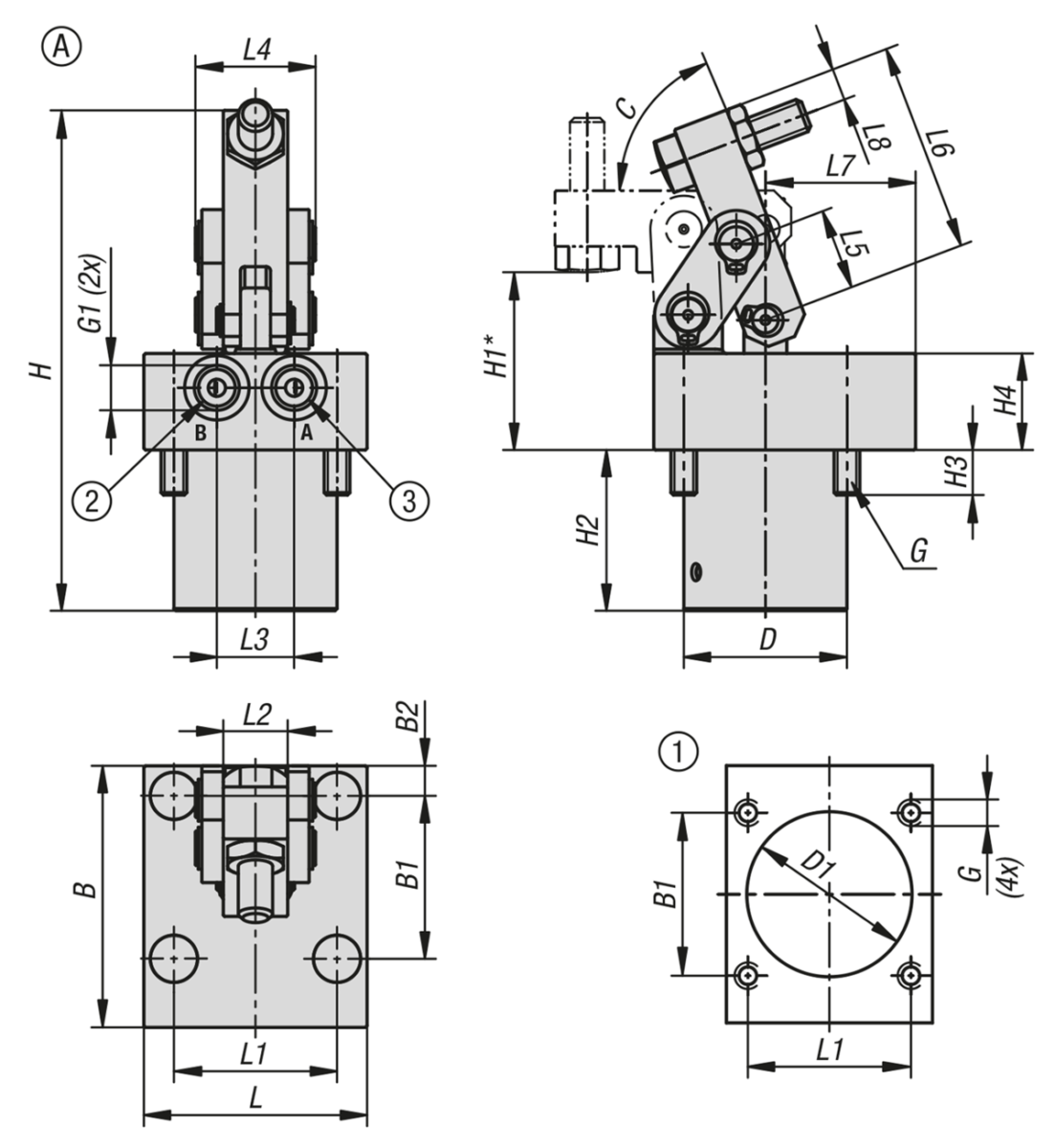

- Conexión roscada

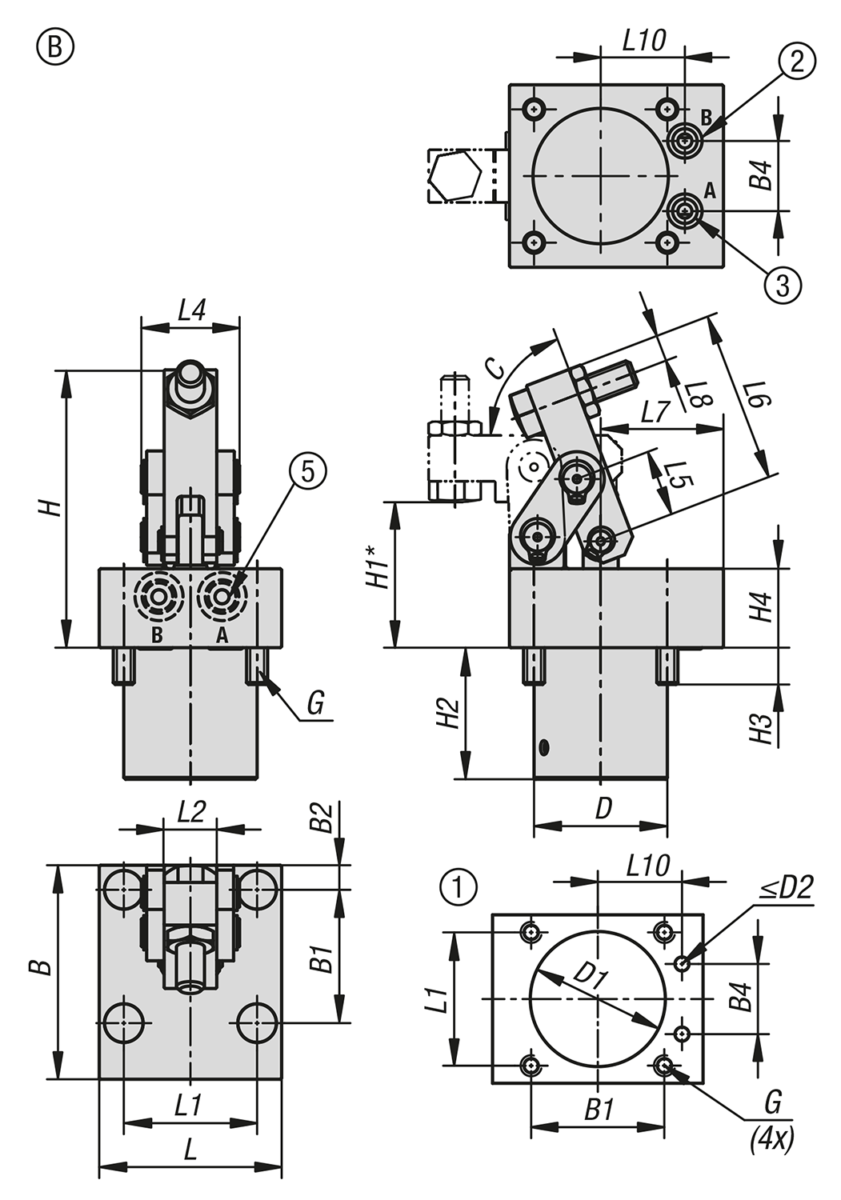

- Conexión de brida y junta tórica

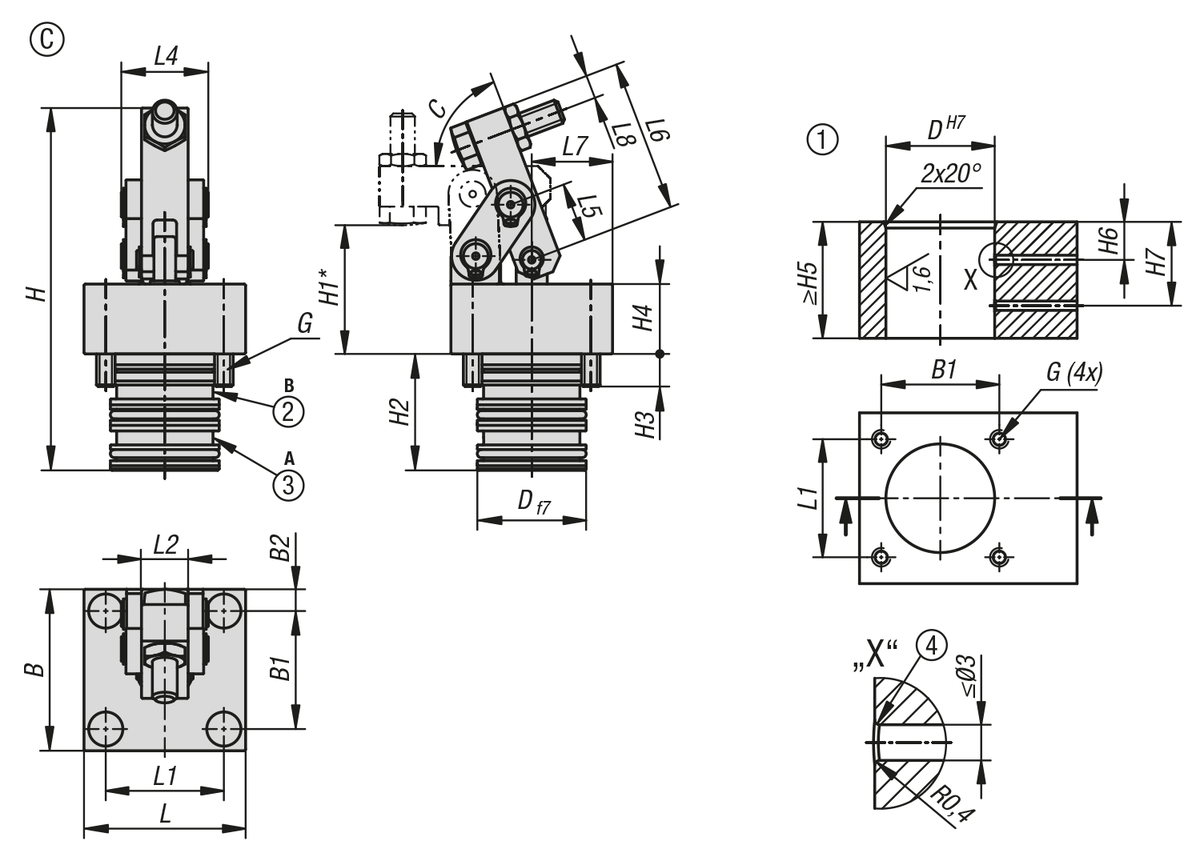

- Canales perforados.

- Presión de servicio máx. para diámetros de pistón de 16 y 25: 350 bar.
- Presión de servicio máx. para diámetros de pistón de 40: 200 bar.

Ver el contorno de instalación.

- Integrated metal wiper.
- Partially retractable housing.
- Collision-free accessibility to the workpiece.
- Lineless pressure supply.
- Versatile mounting possibilities.

- 1x tension lever for link clamp.
- 4x DIN EN ISO 4762 cap screws grade 8.8.
- 4x Plastic caps.
- 2x O-rings 7x1.5 (for flange connection operating mode).

With position control.

H1*= optimum clamping point; from -1.5mm until tension lever contact

1) Mounting contour
2) Loosen
3) Clamp
4) Rounded edges
5) These holes are only closed with screw plugs by piston diameter 16
