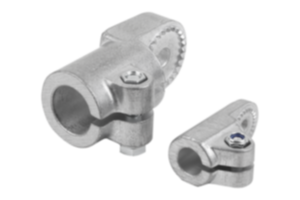

    - Conectores para tubo, pieza de articulación aluminio, con dentado exterior

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Fundición de aluminio.
Tornillo de sujeción con tuerca, acero.Versión:Rectificado por vibración.
Tornillo de sujeción con tuerca, cincado.Indicación:Los conectores para tubo de piezas de articulación con dentado exterior se pueden acoplar a conectores para tubo de piezas de articulación con dentado interior (K0484, K0486 o K0487) para formar una pieza de articulación.
Par máximo para apretar los tornillos de sujeción:
M6: 10 Nm.
M8: 25 Nm.
M10: 50 Nm.A petición:Palanca de sujeción para fijación.Accesorios:- Tuercas hexagonales DIN 985
- Tuercas hexagonales DIN 933
- Tornillos cilíndricos DIN 6912Indicación sobre el dibujo:

1) Dentado 15°

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K0485 Conectores para tubo, pieza de articulación aluminio, con dentado exterior

350 kB

Planos

Selección/filtro de artículos

Referencia	A	C	D	E	G	H	K	L	M	P	S	F kN	Mb (Nm)	Mv (Nm)	Precio
K0485.512	12,1	10,5	7,5	26	29,4	25	30	57	44	21	M6	3,6	28	9	A petición
K0485.514	14,1	10,5	7,5	26	29,4	25	30	57	44	21	M6	3,6	28	9	A petición
K0485.516	16,1	10,5	7,5	26	29,4	25	30	57	44	21	M6	3,6	28	9	A petición
K0485.518	18,1	10,5	7,5	26	29,4	25	30	57	44	21	M6	3,6	28	9	A petición
K0485.520	20	16	9	40	40	45	50	93	73	33	M8	4,9	91	94	A petición
K0485.525	25,1	16	9	40	40	45	50	93	73	33	M8	4,9	91	94	A petición
K0485.530	30,1	16	9	40	40	45	50	93	73	33	M8	4,9	91	94	A petición
K0485.540	40,2	22	11	56	56	60	68	128	100	48	M10	6	267	181	A petición
