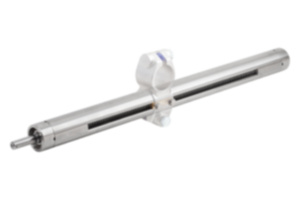

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Tubo de precisión según DIN EN 10305, acero inoxidable 1.4301.
Husillo roscado trapezoidal, rosca a la derecha, enrollado, acero inoxidable 1.4301.Indicación:Gama de velocidad media, autobloqueante.

Carrera S = Longitud L – (2 x L2 + J).A petición:Rosca a la izquierda, 2 pernos de accionamiento, otras carreras o volantes.Accesorios:- Guías de acero inoxidable K0496, K0498, K0499
- Elementos de sujeción del sistema de conexión de tubosPrincipio de función:El movimiento giratorio del husillo roscado se traduce en un movimiento de salida lineal del carro guía.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K0495 Unidades lineales acero inoxidable

120 kB

Indicación técnica para el sistema de tubos de la unidad lineal

86,4 kB

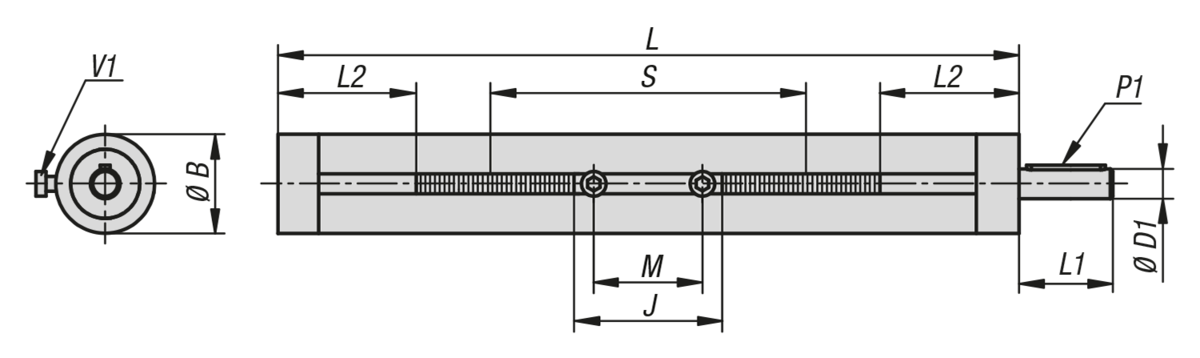

Planos

Selección/filtro de artículos

Referencia	Versión 1	Tipo E	Husillo	L	Carrera S	B	D1	J	L1	L2	M	P1 Muelle de ajuste DIN 6885	V1	Precio
K0495.1300101X300	con rodamiento de bolas	30	Tr 14x3	300	109	30	8 h8	31	26	80	22	2 x 2 x 20	M4x8	A petición
K0495.1300101X500	con rodamiento de bolas	30	Tr 14x3	500	309	30	8 h8	31	26	80	22	2 x 2 x 20	M4x8	A petición
K0495.1300101X800	con rodamiento de bolas	30	Tr 14x3	800	609	30	8 h8	31	26	80	22	2 x 2 x 20	M4x8	A petición
K0495.1400101X300	con rodamiento de bolas	40	Tr 20x4	300	107	40	12 h8	39	38	77	28	4 x 4 x 32	M6x10	A petición
K0495.1400101X500	con rodamiento de bolas	40	Tr 20x4	500	307	40	12 h8	39	38	77	28	4 x 4 x 32	M6x10	A petición
K0495.1400101X800	con rodamiento de bolas	40	Tr 20x4	800	607	40	12 h8	39	38	77	28	4 x 4 x 32	M6x10	A petición
K0495.1400101X1000	con rodamiento de bolas	40	Tr 20x4	1000	807	40	12 h8	39	38	77	28	4 x 4 x 32	M6x10	A petición
