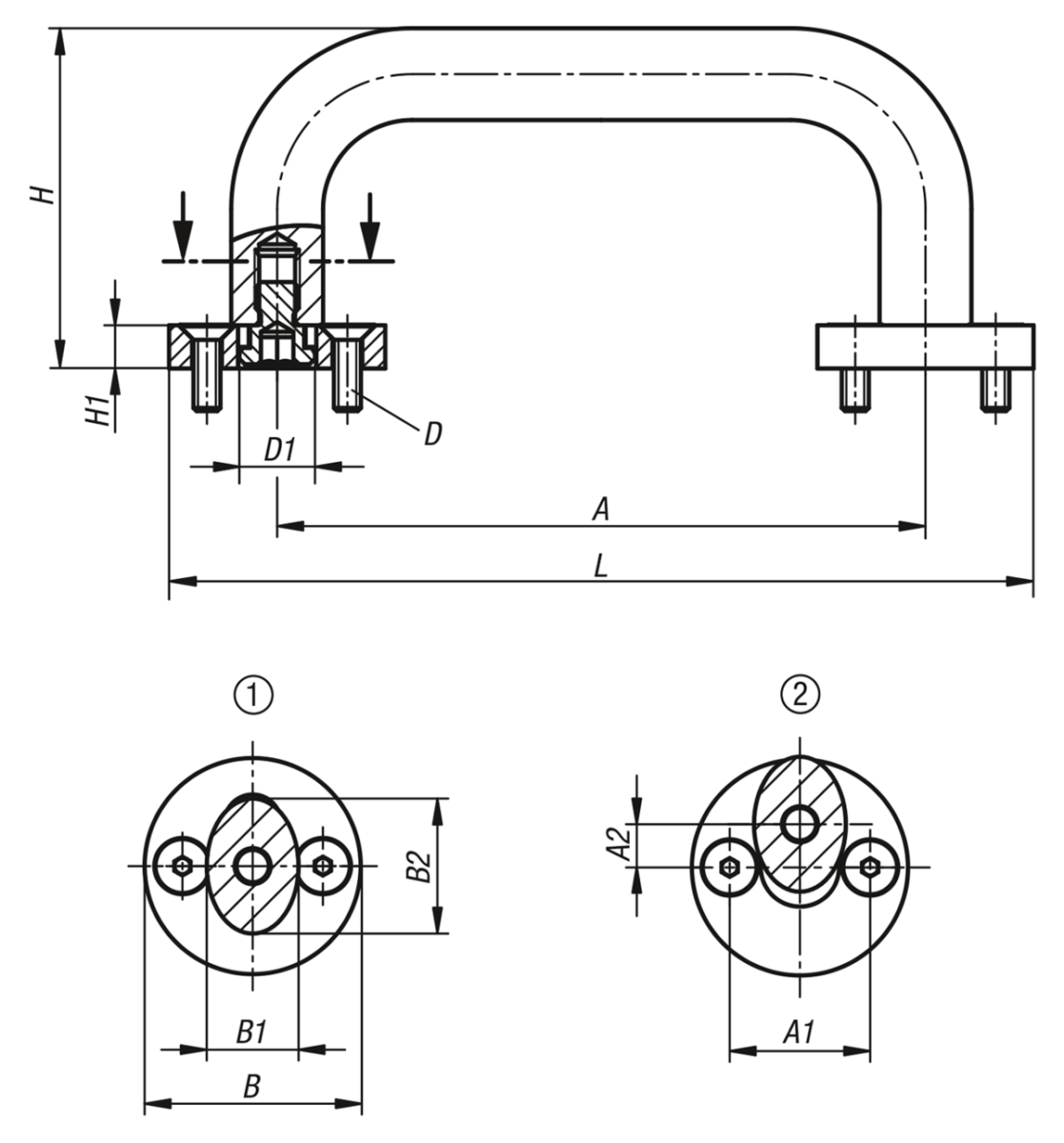

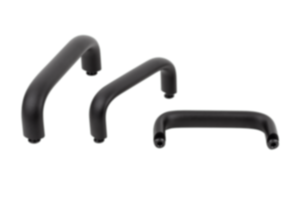

DescripciónMaterial:Empuñadura curva de aluminio ovalado EN AW-6060. Pernos de alojamiento de acero. Brida ciega de acero.Versión:Empuñadura curva con recubrimiento de polvo negro. Pernos de alojamiento bruñido. Brida ciega bruñida.Indicación:Las empuñaduras curvas se fijan a la pieza contraria mediante un sistema de unión. El desmontaje se lleva a cabo en un estado sin carga.Aplicación:Insertar la empuñadura curva en el orificio hasta que la empuñadura haga tope con la brida ciega. Bloquear alzando la empuñadura en paralelo. La empuñadura solo puede ser sometida a cargas verticales hacia arriba. Para soltar proceder en orden inverso.Montaje:Para fijar la brida ciega se ha de preparar previamente la pieza contraria. Ver plano indicación de montaje.Indicación sobre el dibujo:
1) posición desbloqueada 2) posición bloqueada
S = Conectar E = Encajar A = Elevar
Características especiales:
