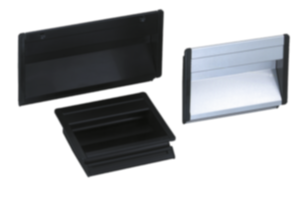

DescripciónMaterial:Empuñadura hueca de perfil de aluminio.
Tapones terminales de poliamida.
Forma A, fijación mediante perfil de goma.
Forma B, fijación mediante 2 tornillos avellanados de acero.
Versión:Empuñadura hueca tratada con vidrio, satinada y de color negro o colores naturales anodizados. Perfil de goma negro. Tornillos de fijación cincados.Indicación:Las empuñaduras huecas con forma A se pueden utilizar sin necesidad de tornillos para chapas de 1-2,5 mm de espesor. En este caso, 2 perfiles de goma integrados garantizan una total seguridad de montaje.
Las empuñaduras huecas con forma B también se pueden fijar por fuera con 2 tornillos avellanados.

Dos ranuras en cruz para tornillos M4, desplazadas a 90º, permiten una conexión de masa y pueden servir como ayuda de montaje para piezas adicionales.
Montaje:Tras instalar el perfil de goma inferior, se presionan las dos tapas laterales sobre la empuñadura hueca. A continuación, la empuñadura se inserta por debajo de 45° sobre el borde superior de la abertura de montaje y se sostiene contra la pared de la carcasa.
Dependiendo del modelo, se introduce el 2° perfil de goma en la ranura superior o se realiza la fijación mediante 2 tornillos avellanados.
DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
 Ficha de datos K0238 Empuñaduras huecas 169 kB

Planos (vista completa)

Empuñaduras huecas

Empuñaduras huecas, forma A

Más información

Planos

Empuñaduras huecas, forma A

Selección/filtro de artículos

ReferenciaColor
del cuerpo de base
FormaLAbertura de montajeCapacidad
de carga
N
CADAcc.PrecioPedir
K0238.10011Anodizado negroA100104 x 73500 A petición
K0238.10013Anodizado naturalA100104 x 73500 A petición
K0238.11811Anodizado negroA118122 x 73500 A petición
K0238.11813Anodizado naturalA118122 x 73500 A petición
K0238.16711Anodizado negroA167171 x 73500 A petición
K0238.16713Anodizado naturalA167171 x 73500 A petición

Empuñaduras huecas, forma B

Más información

Planos

Empuñaduras huecas, forma B

Selección/filtro de artículos

ReferenciaColor
del cuerpo de base
FormaLAbertura de montajeCapacidad
de carga
N
CADAcc.PrecioPedir
K0238.10021Anodizado negroB100104 x 73500 A petición
K0238.10023Anodizado naturalB100104 x 73500 A petición
K0238.11821Anodizado negroB118122 x 73500 A petición
K0238.11823Anodizado naturalB118122 x 73500 A petición
K0238.16721Anodizado negroB167171 x 73500 A petición
K0238.16723Anodizado naturalB167171 x 73500 A petición
