K0130

Empuñaduras de perfil de aluminio con tapa de extremo

Productos
- Elementos de mando | Elementos estándar
  - Empuñaduras curvas, empuñaduras de tubo, empuñaduras huecas
    - Empuñaduras de perfil de aluminio con tapa de extremo

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Perfil de aluminio EN AW-6060.

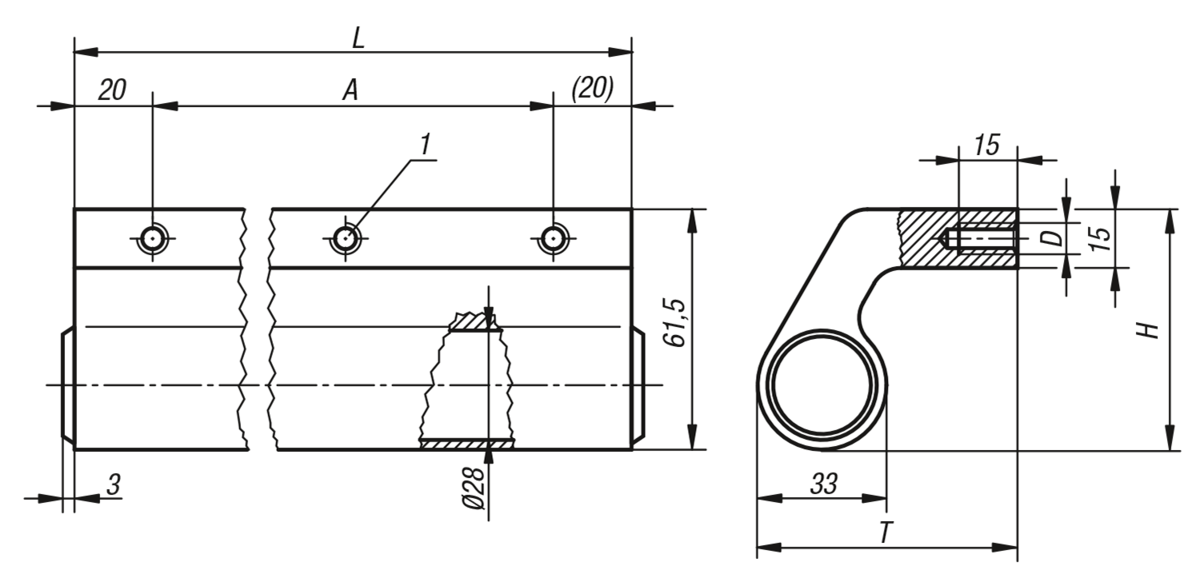

Puntas esféricas de termoplástico negro.Versión:Perfil de aluminio de brillo mate anodizado.Indicación:Las empuñaduras de perfil se utilizan, entre otras cosas, para puertas correderas y en instalaciones técnicas. Además, esta empuñadura también es adecuada para proteger bordes.Montaje:Desde la parte trasera.Indicación sobre el dibujo:

1) Perforación roscada central solo con L ≥ 400 mm

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K0130 Empuñaduras de perfil de aluminio con tapa de extremo

125 kB

Planos

Selección/filtro de artículos

Referencia	Color del cuerpo de base	A	D	H	L	T	Capacidad de carga N	Precio
K0130.1501	anodizado natural	110	M8	61,5	150	66,5	1000	A petición
K0130.2001	anodizado natural	160	M8	61,5	200	66,5	1000	A petición
K0130.2501	anodizado natural	210	M8	61,5	250	66,5	1000	A petición
K0130.3001	anodizado natural	260	M8	61,5	300	66,5	1000	A petición
K0130.3501	anodizado natural	310	M8	61,5	350	66,5	1000	A petición
K0130.4001	anodizado natural	360	M8	61,5	400	66,5	1000	A petición
K0130.1502	anodizado negro	110	M8	61,5	150	66,5	1000	A petición
K0130.2002	anodizado negro	160	M8	61,5	200	66,5	1000	A petición
K0130.2502	anodizado negro	210	M8	61,5	250	66,5	1000	A petición
K0130.3002	anodizado negro	260	M8	61,5	300	66,5	1000	A petición
K0130.3502	anodizado negro	310	M8	61,5	350	66,5	1000	A petición
K0130.4002	anodizado negro	360	M8	61,5	400	66,5	1000	A petición
K0130.5002	anodizado negro	460	M8	61,5	500	66,5	1000	A petición
K0130.6002	anodizado negro	560	M8	61,5	600	66,5	1000	A petición
