Empuñaduras de tubo acodadas

Volver

Productos
- Elementos de mando | Elementos estándar
  - Empuñaduras curvas, empuñaduras de tubo, empuñaduras huecas
    - Empuñaduras de tubo acodadas

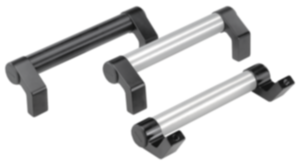

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Puntas de empuñadura EN AW-6060 extruidas.
Inserto lateral de termoplástico reforzado con perlas de vidrio.
Tubo de unión EN AW-6060.Versión:Puntas de empuñadura de color negro anodizado de brillo mate.
Inserto lateral negro.
Tubo de unión rectificado y anodizado, con recubrimiento de polvo o con envoltura de plástico acanalada de color negro.Indicación:Desde el sistema enchufable representado, suministramos empuñaduras completas o también puntas de empuñadura y puntas de unión premontadas para pedidos de tubo realizados por el cliente.

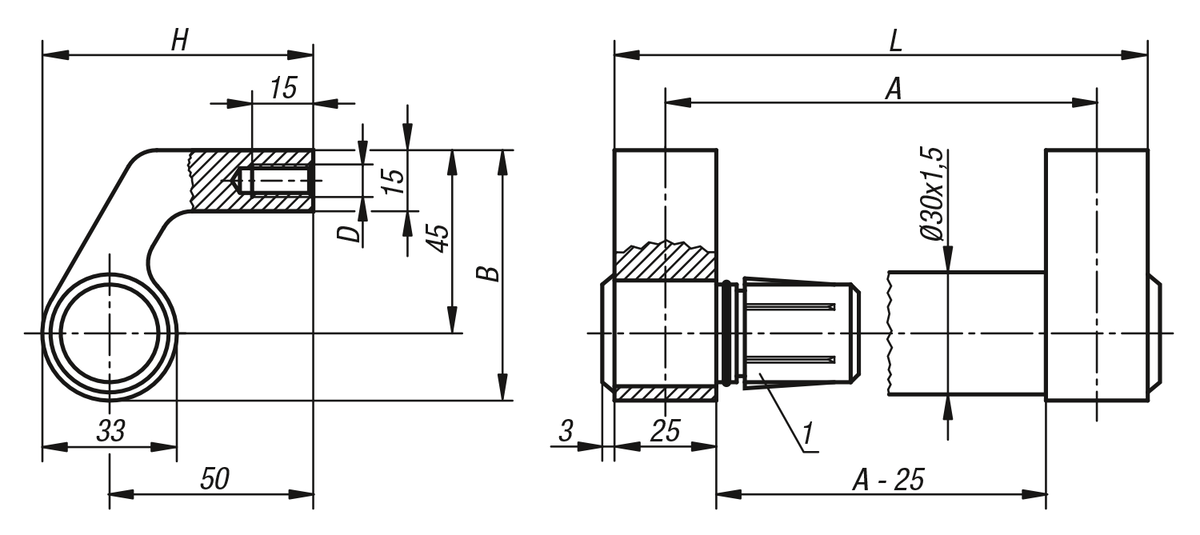

La conexión entre las puntas y el tubo de unión está a prueba de salpicaduras y es completamente firme.Montaje:Desde la parte trasera.A petición:Soportes para tubos de mayor longitud.Indicación sobre el dibujo:

1) Inserto lateral

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K0132 Empuñaduras de tubo acodadas

142 kB

Planos

Selección/filtro de artículos

Referencia	Color del cuerpo de base	A	B	D	H	L	Capacidad de carga N	Precio
K0132.2001	anodizado natural	200	61,5	M8	66,5	225	1000	A petición
K0132.2501	anodizado natural	250	61,5	M8	66,5	275	1000	A petición
K0132.3001	anodizado natural	300	61,5	M8	66,5	325	1000	A petición
K0132.3501	anodizado natural	350	61,5	M8	66,5	375	1000	A petición
K0132.4001	anodizado natural	400	61,5	M8	66,5	425	1000	A petición
K0132.5001	anodizado natural	500	61,5	M8	66,5	525	1000	A petición
K0132.6001	anodizado natural	600	61,5	M8	66,5	625	1000	A petición
K0132.2002	anodizado negro	200	61,5	M8	66,5	225	1000	A petición
K0132.2502	anodizado negro	250	61,5	M8	66,5	275	1000	A petición
K0132.3002	anodizado negro	300	61,5	M8	66,5	325	1000	A petición
K0132.3502	anodizado negro	350	61,5	M8	66,5	375	1000	A petición
K0132.4002	anodizado negro	400	61,5	M8	66,5	425	1000	A petición
K0132.5002	anodizado negro	500	61,5	M8	66,5	525	1000	A petición
K0132.6002	anodizado negro	600	61,5	M8	66,5	625	1000	A petición
K0132.2003	recubierto en polvo negro	200	61,5	M8	66,5	225	1000	A petición
K0132.2503	recubierto en polvo negro	250	61,5	M8	66,5	275	1000	A petición
K0132.3003	recubierto en polvo negro	300	61,5	M8	66,5	325	1000	A petición
K0132.3503	recubierto en polvo negro	350	61,5	M8	66,5	375	1000	A petición
K0132.4003	recubierto en polvo negro	400	61,5	M8	66,5	425	1000	A petición
K0132.5003	recubierto en polvo negro	500	61,5	M8	66,5	525	1000	A petición
K0132.6003	recubierto en polvo negro	600	61,5	M8	66,5	625	1000	A petición
K0132.2004	plástico acanalado negro	200	61,5	M8	66,5	225	1000	A petición
K0132.2504	plástico acanalado negro	250	61,5	M8	66,5	275	1000	A petición
K0132.3004	plástico acanalado negro	300	61,5	M8	66,5	325	1000	A petición
K0132.3504	plástico acanalado negro	350	61,5	M8	66,5	375	1000	A petición
K0132.4004	plástico acanalado negro	400	61,5	M8	66,5	425	1000	A petición
K0132.5004	plástico acanalado negro	500	61,5	M8	66,5	525	1000	A petición
K0132.6004	plástico acanalado negro	600	61,5	M8	66,5	625	1000	A petición
