Empuñaduras curvas

Volver

Productos
- Elementos de mando | Elementos estándar
  - Empuñaduras curvas, empuñaduras de tubo, empuñaduras huecas
    - Empuñaduras curvas

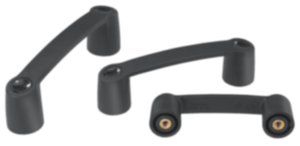

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:Termoplástico.
Casquillo roscado de latón.Versión:Empuñadura curva y cubierta de color negro.Montaje:Forma A desde la parte trasera.
Forma B desde el lado de manejo.A petición:Empuñadura o cubierta de otros colores.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K0189 Empuñaduras curvas

125 kB

Planos (vista completa)

Empuñaduras curvas, forma A

Más información

Planos

Selección/filtro de artículos

Referencia	Forma	A	B	B1	D	H	L	L1	S	T2	Capacidad de carga N	Precio
K0189.109406	A	93,5	26	17	M6	35	119,5	67,5	5,8	15,5	320	A petición
K0189.111706	A	117	29	19	M6	40	145	89	6,4	15,5	320	A petición
K0189.111708	A	117	29	19	M8	40	145	89	6,4	16	870	A petición
K0189.113206	A	132	31	20	M6	45	163	101	6,7	15,5	320	A petición
K0189.113208	A	132	31	20	M8	45	163	101	6,7	16	870	A petición
K0189.117910	A	179	35	22	M10	50	213	145	7,1	22	1200	A petición

Empuñaduras curvas, forma B

Más información

Planos

Selección/filtro de artículos

Referencia	Forma	A	B	B1	D	D1	H	L	L1	S	T	T1	Capacidad de carga N	Precio
K0189.209406	B	93,5	26	17	6,8	12	35	119,5	67,5	5,8	4,5	19	500	A petición
K0189.211708	B	117	29	19	8,5	13,5	40	145	89	6,4	8	23	950	A petición
K0189.213208	B	132	31	20	8,5	13,5	45	163	101	6,7	8	22	950	A petición
K0189.217908	B	179	35	22	8,5	13,5	50	213	145	7,1	12	22	950	A petición
