Empuñaduras curvas

Volver

Productos
- Elementos de mando | Elementos estándar
  - Empuñaduras curvas, empuñaduras de tubo, empuñaduras huecas
    - Empuñaduras curvas

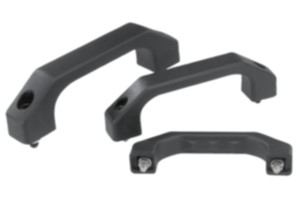

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Termoplástico reforzado con perlas de vidrio.Versión:Negro mate con estructura granular fina.Indicación:Las empuñaduras son extremadamente resistentes a la torsión y fáciles de manejar. El volumen de suministro incluye tornillos de fijación, tuercas y arandelas de apoyo. Para zonas húmedas, se suministran tornillos de fijación, tuercas y arandelas de apoyo de acero inoxidable.Montaje:Desde el lado de manejo.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K0200 Empuñaduras curvas

150 kB

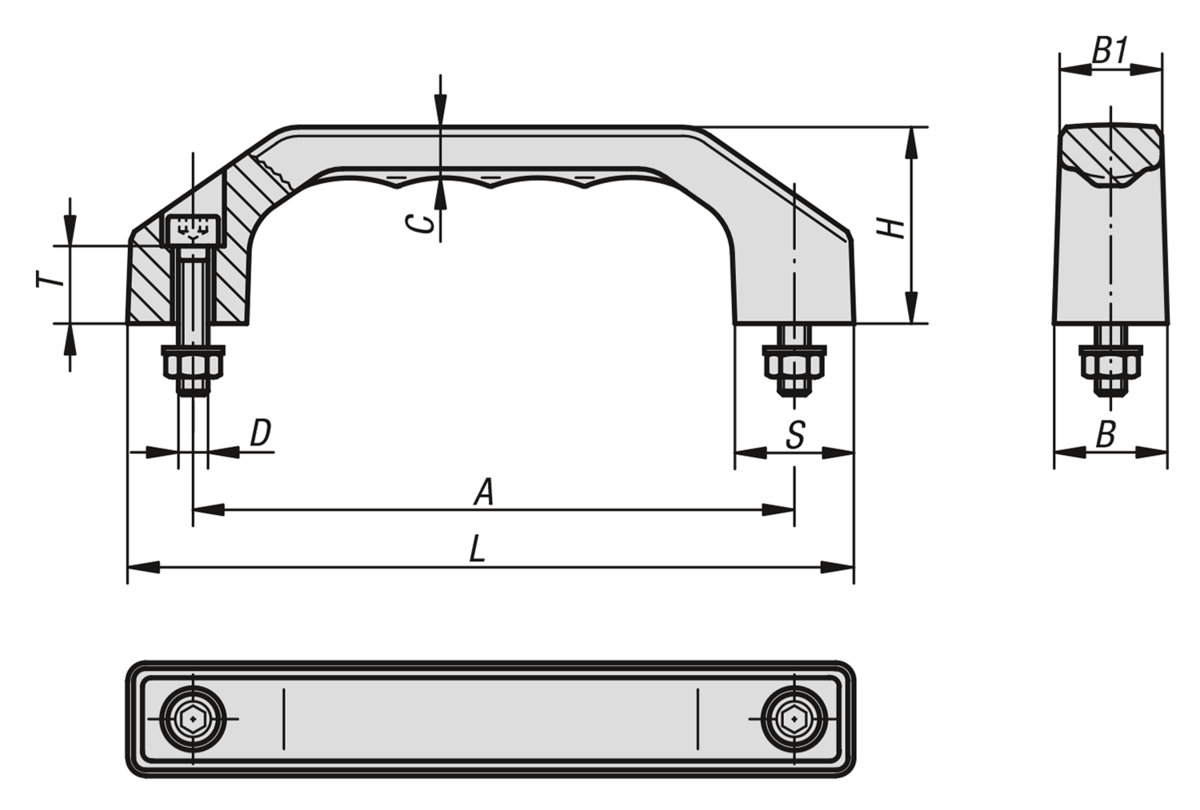

Planos

Selección/filtro de artículos

Referencia	Versión 1	A	B	B1	C	D	H	L	S	T	Capacidad de carga N	Precio
K0200.100051	-	100	19	17	8,5	M5X22	35	122	20	13	1000	A petición
K0200.120061	-	120	23	20,5	10,5	M6X25	39	146	24	15	1000	A petición
K0200.140081	-	140	27	24	12	M8X30	45	170	28	16	1000	A petición
K0200.160081	-	160	31	27,5	13,5	M8X35	52	194	32	20	1000	A petición
K0200.180081	-	180	35	31	15,5	M10X40	58	218	36	20	1000	A petición
K0200.100052	zona húmeda	100	19	17	8,5	M5X22	35	122	20	13	1000	A petición
K0200.120062	zona húmeda	120	23	20,5	10,5	M6X25	39	146	24	15	1000	A petición
K0200.140082	zona húmeda	140	27	24	12	M8X30	45	170	28	16	1000	A petición
K0200.160082	zona húmeda	160	31	27,5	13,5	M8X35	52	194	32	20	1000	A petición
K0200.180082	zona húmeda	180	35	31	15,5	M10X40	58	218	36	20	1000	A petición
