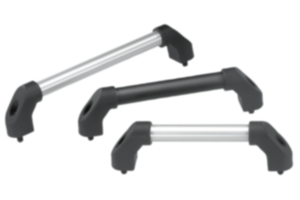

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Puntas de termoplástico reforzado con perlas de vidrio, negro. Tubo de unión de aluminio EN AW-6060.Versión:Tubo de unión pulido de colores naturales anodizados
Tubo de unión con envoltura de plástico acanalada, negroIndicación:Las puntas de empuñadura tienen 4 empuñaduras salientes de sujeción en la zona del alojamiento del tubo. Al presionar el tubo de unión, estos se raspan y proporcionan un alojamiento exacto. Los tornillos de fijación cincados, así como las arandelas de apoyo y las tuercas adecuadas se incluyen en el volumen de suministro.Montaje:Desde el lado de manejo.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K0221 Empuñaduras de tubo

157 kB

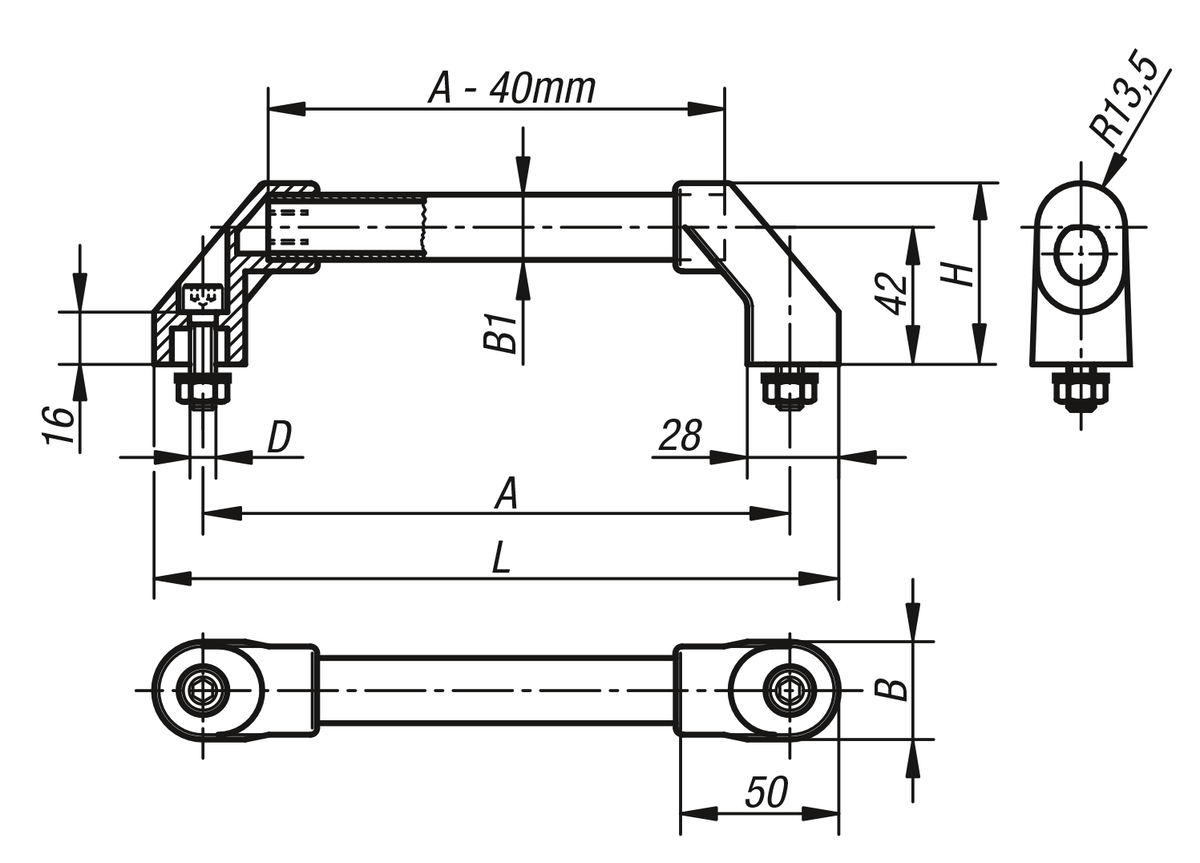

Planos

Selección/filtro de artículos

Referencia	Material del cuerpo de base	Superficie cuerpo de base	A	B	B1	D	H	L	Capacidad de carga N	Precio
K0221.1801	aluminio	pulido y anodizado	180	30	20X2	M8x30	55,5	210	1000	A petición
K0221.2001	aluminio	pulido y anodizado	200	30	20X2	M8x30	55,5	230	1000	A petición
K0221.2501	aluminio	pulido y anodizado	250	30	20X2	M8x30	55,5	280	1000	A petición
K0221.3001	aluminio	pulido y anodizado	300	30	20X2	M8x30	55,5	330	1000	A petición
K0221.3501	aluminio	pulido y anodizado	350	30	20X2	M8x30	55,5	380	1000	A petición
K0221.4001	aluminio	pulido y anodizado	400	30	20X2	M8x30	55,5	430	1000	A petición
K0221.5001	aluminio	pulido y anodizado	500	30	20X2	M8x30	55,5	530	1000	A petición
K0221.6001	aluminio	pulido y anodizado	600	30	20X2	M8x30	55,5	630	1000	A petición
K0221.1802	aluminio	envoltura de plástico acanalada	180	30	20X2	M8x30	55,5	210	1000	A petición
K0221.2002	aluminio	envoltura de plástico acanalada	200	30	20X2	M8x30	55,5	230	1000	A petición
K0221.2502	aluminio	envoltura de plástico acanalada	250	30	20X2	M8x30	55,5	280	1000	A petición
K0221.3002	aluminio	envoltura de plástico acanalada	300	30	20X2	M8x30	55,5	330	1000	A petición
K0221.3502	aluminio	envoltura de plástico acanalada	350	30	20X2	M8x30	55,5	380	1000	A petición
K0221.4002	aluminio	envoltura de plástico acanalada	400	30	20X2	M8x30	55,5	430	1000	A petición
K0221.5002	aluminio	envoltura de plástico acanalada	500	30	20X2	M8x30	55,5	530	1000	A petición
K0221.6002	aluminio	envoltura de plástico acanalada	600	30	20X2	M8x30	55,5	630	1000	A petición
