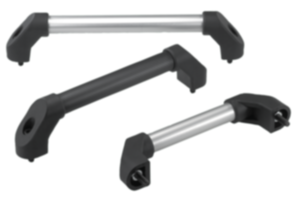

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Puntas de termoplástico reforzado con perlas de vidrio, negro.
Tubo de unión de aluminio EN AW-6060 o acero inoxidable 1.4301.Versión:Tubo de unión de acero pulido y colores naturales anodizados o con envoltura de plástico acanalada.
Tubo de unión de acero inoxidable, rectificado.Indicación:Las puntas de empuñadura tienen 4 empuñaduras salientes de sujeción en la zona del alojamiento del tubo. Al presionar el tubo de unión, estos se raspan y proporcionan un alojamiento exacto.
Los tornillos de fijación cincados, así como las arandelas de apoyo y las tuercas adecuadas se incluyen en el volumen de suministro.Montaje:Desde el lado de manejo.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K0222 Empuñaduras de tubo

162 kB

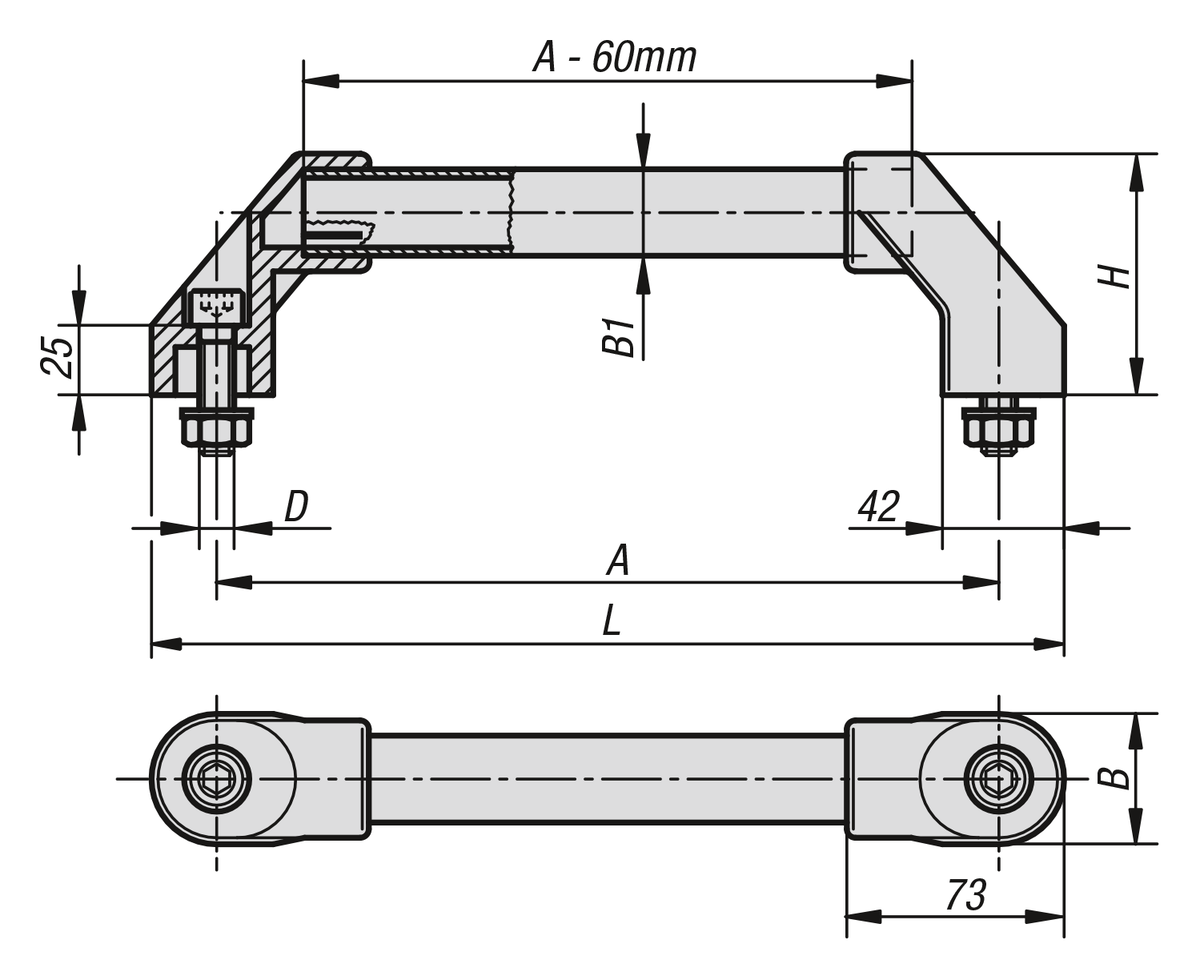

Planos

Selección/filtro de artículos

Referencia	Material del cuerpo de base	Superficie cuerpo de base	A	B	B1	D	H	L	Capacidad de carga N	Precio
K0222.2501	aluminio	pulido y anodizado	250	44	30X1,5	M10x45	80	294	1000	A petición
K0222.3001	aluminio	pulido y anodizado	300	44	30X1,5	M10x45	80	344	1000	A petición
K0222.3501	aluminio	pulido y anodizado	350	44	30X1,5	M10x45	80	394	1000	A petición
K0222.4001	aluminio	pulido y anodizado	400	44	30X1,5	M10x45	80	444	1000	A petición
K0222.5001	aluminio	pulido y anodizado	500	44	30X1,5	M10x45	80	544	1000	A petición
K0222.6001	aluminio	pulido y anodizado	600	44	30X1,5	M10x45	80	644	1000	A petición
K0222.2502	aluminio	envoltura de plástico acanalada	250	44	30X1,5	M10x45	80	294	1000	A petición
K0222.3002	aluminio	envoltura de plástico acanalada	300	44	30X1,5	M10x45	80	344	1000	A petición
K0222.3502	aluminio	envoltura de plástico acanalada	350	44	30X1,5	M10x45	80	394	1000	A petición
K0222.4002	aluminio	envoltura de plástico acanalada	400	44	30X1,5	M10x45	80	444	1000	A petición
K0222.5002	aluminio	envoltura de plástico acanalada	500	44	30X1,5	M10x45	80	544	1000	A petición
K0222.6002	aluminio	envoltura de plástico acanalada	600	44	30X1,5	M10x45	80	644	1000	A petición
K0222.2503	acero inoxidable	-	250	44	30X1,5	M10x45	80	294	1000	A petición
K0222.3003	acero inoxidable	-	300	44	30X1,5	M10x45	80	344	1000	A petición
K0222.3503	acero inoxidable	-	350	44	30X1,5	M10x45	80	394	1000	A petición
K0222.4003	acero inoxidable	-	400	44	30X1,5	M10x45	80	444	1000	A petición
K0222.5003	acero inoxidable	-	500	44	30X1,5	M10x45	80	544	1000	A petición
K0222.6003	acero inoxidable	-	600	44	30X1,5	M10x45	80	644	1000	A petición
