Empuñaduras curvas

Volver

Productos
- Elementos de mando | Elementos estándar
  - Empuñaduras curvas, empuñaduras de tubo, empuñaduras huecas
    - Empuñaduras curvas

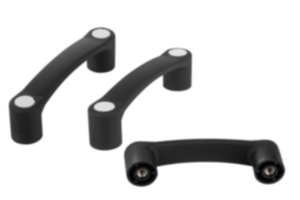

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:Termoplástico reforzado con fibra de vidrio.
Casquillo roscado de latón.Versión:Negro.
Cubierta gris.Montaje:Forma A desde la parte trasera.
Forma B desde el lado de manejo.A petición:Empuñadura o cubierta de otros colores.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K1092 Empuñaduras curvas

127 kB

Planos (vista completa)

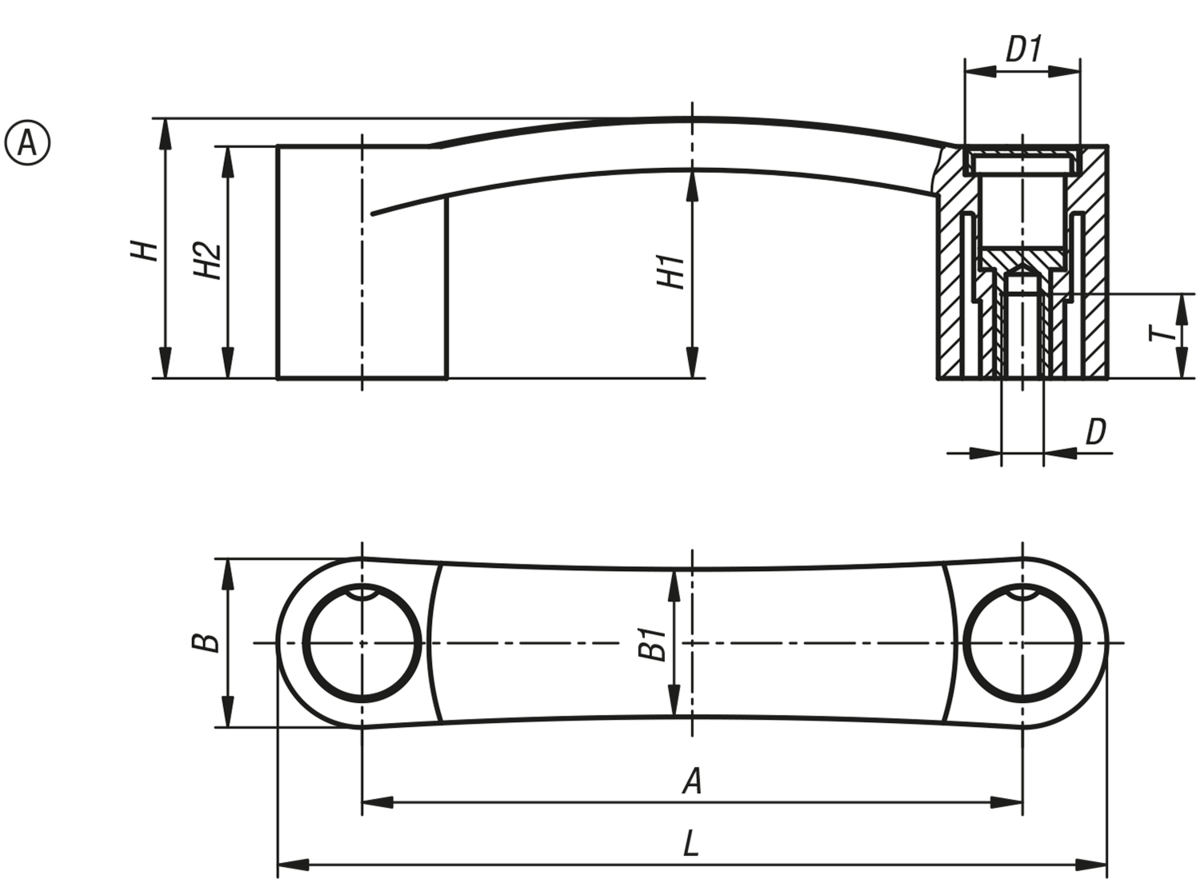

Empuñaduras curvas, forma A

Más información

Planos

Selección/filtro de artículos

Referencia	Versión 1	Forma	A	B	B1	D	D1	H	H1	H2	L	T	Capacidad de carga N	Precio
K1092.109406	rosca interior	A	94	24	21	M6	16	37	30	33	118	12	2000	A petición
K1092.111706	rosca interior	A	117	28	24	M6	18	40,5	31,5	34	145	12	3400	A petición
K1092.111708	rosca interior	A	117	28	24	M8	18	40,5	31,5	34	145	12	3400	A petición
K1092.112006	rosca interior	A	120	28	24	M6	18	40,5	31,5	34	148	12	3500	A petición
K1092.112008	rosca interior	A	120	28	24	M8	18	40,5	31,5	34	148	12	3500	A petición
K1092.113208	rosca interior	A	132	28	24	M8	18	43	34	36,5	160	12	3500	A petición

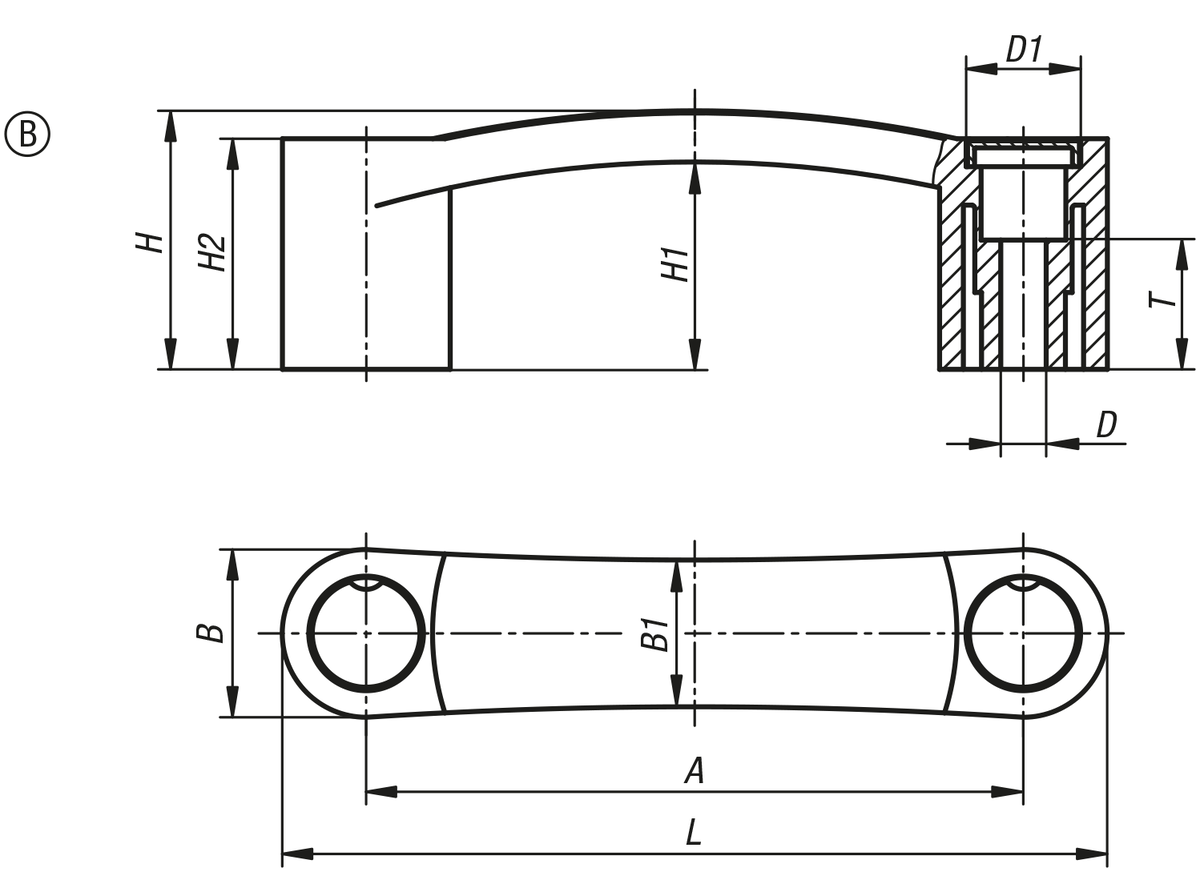

Empuñaduras curvas, forma B

Más información

Planos

Selección/filtro de artículos

Referencia	Versión 1	Forma	A	B	B1	D	D1	H	H1	H2	L	T	Capacidad de carga N	Precio
K1092.209406	con perforación de pasada	B	94	24	21	6,5	16	37	30	33	118	14	2500	A petición
K1092.211706	con perforación de pasada	B	117	28	24	6,5	18	40,5	31,5	34	145	15	3700	A petición
K1092.211708	con perforación de pasada	B	117	28	24	8,5	18	40,5	31,5	34	145	15	3700	A petición
K1092.212006	con perforación de pasada	B	120	28	24	6,5	18	40,5	31,5	34	148	15	2900	A petición
K1092.212008	con perforación de pasada	B	120	28	24	8,5	18	40,5	31,5	34	148	15	2900	A petición
K1092.213208	con perforación de pasada	B	132	28	24	8,5	18	43	34	36,5	160	15	3200	A petición
