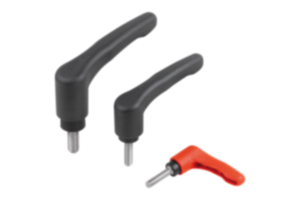

      - Palancas de sujeción ECO de plástico con rosca exterior, inserto roscado de acero inoxidable

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Empuñadura e inserto de termoplástico reforzado.
Casquillo de acero inoxidable.Versión:Acero inoxidable con acabado natural.Modo de accionamiento:La palanca está encajada mediante una corona dentada en el estado no accionado en el inserto dentado, de este modo la rosca puede fijarse o soltarse. Presionando la empuñadura se puede cambiar de posición y mediante fuerza del muelle se puede volver a encajar en la corona dentada.A petición:Modelos especiales.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K1743 Palancas de sujeción ECO de plástico con rosca exterior, inserto roscado de acero inoxidable

254 kB

Planos

Vista general de artículos (comprimida)

Selección/filtro de artículos

Referencia	Color del cuerpo de base	X	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	L	Número de dientes	Precio
K1743.1041X10	gris antracita RAL 7021	M4	10	13,2	13,8	22,7	5	15,2	31,8	28,9	39,9	46,8	7,9	10	12	A petición
K1743.1041X15	gris antracita RAL 7021	M4	10	13,2	13,8	22,7	5	15,2	31,8	28,9	39,9	46,8	7,9	15	12	A petición
K1743.1041X20	gris antracita RAL 7021	M4	10	13,2	13,8	22,7	5	15,2	31,8	28,9	39,9	46,8	7,9	20	12	A petición
K1743.1051X10	gris antracita RAL 7021	M5	10	13,2	13,8	22,7	5	15,2	31,8	28,9	39,9	46,8	7,9	10	12	A petición
K1743.1051X15	gris antracita RAL 7021	M5	10	13,2	13,8	22,7	5	15,2	31,8	28,9	39,9	46,8	7,9	15	12	A petición
K1743.1051X20	gris antracita RAL 7021	M5	10	13,2	13,8	22,7	5	15,2	31,8	28,9	39,9	46,8	7,9	20	12	A petición
K1743.1051X25	gris antracita RAL 7021	M5	10	13,2	13,8	22,7	5	15,2	31,8	28,9	39,9	46,8	7,9	25	12	A petición
K1743.2051X10	gris antracita RAL 7021	M5	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	10	12	A petición
K1743.2051X15	gris antracita RAL 7021	M5	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	15	12	A petición
K1743.2051X20	gris antracita RAL 7021	M5	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	20	12	A petición
K1743.2051X25	gris antracita RAL 7021	M5	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	25	12	A petición
K1743.2051X30	gris antracita RAL 7021	M5	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	30	12	A petición
K1743.2051X40	gris antracita RAL 7021	M5	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	40	12	A petición
K1743.2061X10	gris antracita RAL 7021	M6	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	10	12	A petición
K1743.2061X15	gris antracita RAL 7021	M6	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	15	12	A petición
K1743.2061X20	gris antracita RAL 7021	M6	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	20	12	A petición
K1743.2061X25	gris antracita RAL 7021	M6	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	25	12	A petición
K1743.2061X30	gris antracita RAL 7021	M6	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	30	12	A petición
K1743.2061X40	gris antracita RAL 7021	M6	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	40	12	A petición
K1743.2081X10	gris antracita RAL 7021	M8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	10	12	A petición
K1743.2081X15	gris antracita RAL 7021	M8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	15	12	A petición
K1743.2081X20	gris antracita RAL 7021	M8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	20	12	A petición
K1743.2081X25	gris antracita RAL 7021	M8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	25	12	A petición
K1743.2081X30	gris antracita RAL 7021	M8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	30	12	A petición
K1743.2081X40	gris antracita RAL 7021	M8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	40	12	A petición
K1743.3081X20	gris antracita RAL 7021	M8	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	20	12	A petición
K1743.3081X25	gris antracita RAL 7021	M8	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	25	12	A petición
K1743.3081X30	gris antracita RAL 7021	M8	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	30	12	A petición
K1743.3081X40	gris antracita RAL 7021	M8	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	40	12	A petición
K1743.3081X50	gris antracita RAL 7021	M8	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	50	12	A petición
K1743.3081X60	gris antracita RAL 7021	M8	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	60	12	A petición
K1743.3101X20	gris antracita RAL 7021	M10	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	20	12	A petición
K1743.3101X25	gris antracita RAL 7021	M10	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	25	12	A petición
K1743.3101X30	gris antracita RAL 7021	M10	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	30	12	A petición
K1743.3101X40	gris antracita RAL 7021	M10	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	40	12	A petición
K1743.3101X50	gris antracita RAL 7021	M10	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	50	12	A petición
K1743.3101X60	gris antracita RAL 7021	M10	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	60	12	A petición
K1743.10484X10	rojo tráfico RAL 3020	M4	10	13,2	13,8	22,7	5	15,2	31,8	28,9	39,9	46,8	7,9	10	12	A petición
K1743.10484X15	rojo tráfico RAL 3020	M4	10	13,2	13,8	22,7	5	15,2	31,8	28,9	39,9	46,8	7,9	15	12	A petición
K1743.10484X20	rojo tráfico RAL 3020	M4	10	13,2	13,8	22,7	5	15,2	31,8	28,9	39,9	46,8	7,9	20	12	A petición
K1743.10584X10	rojo tráfico RAL 3020	M5	10	13,2	13,8	22,7	5	15,2	31,8	28,9	39,9	46,8	7,9	10	12	A petición
K1743.10584X15	rojo tráfico RAL 3020	M5	10	13,2	13,8	22,7	5	15,2	31,8	28,9	39,9	46,8	7,9	15	12	A petición
K1743.10584X20	rojo tráfico RAL 3020	M5	10	13,2	13,8	22,7	5	15,2	31,8	28,9	39,9	46,8	7,9	20	12	A petición
K1743.10584X25	rojo tráfico RAL 3020	M5	10	13,2	13,8	22,7	5	15,2	31,8	28,9	39,9	46,8	7,9	25	12	A petición
K1743.20584X10	rojo tráfico RAL 3020	M5	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	10	12	A petición
K1743.20584X15	rojo tráfico RAL 3020	M5	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	15	12	A petición
K1743.20584X20	rojo tráfico RAL 3020	M5	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	20	12	A petición
K1743.20584X25	rojo tráfico RAL 3020	M5	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	25	12	A petición
K1743.20584X30	rojo tráfico RAL 3020	M5	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	30	12	A petición
K1743.20584X40	rojo tráfico RAL 3020	M5	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	40	12	A petición
K1743.20684X10	rojo tráfico RAL 3020	M6	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	10	12	A petición
K1743.20684X15	rojo tráfico RAL 3020	M6	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	15	12	A petición
K1743.20684X20	rojo tráfico RAL 3020	M6	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	20	12	A petición
K1743.20684X25	rojo tráfico RAL 3020	M6	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	25	12	A petición
K1743.20684X30	rojo tráfico RAL 3020	M6	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	30	12	A petición
K1743.20684X40	rojo tráfico RAL 3020	M6	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	40	12	A petición
K1743.20884X10	rojo tráfico RAL 3020	M8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	10	12	A petición
K1743.20884X15	rojo tráfico RAL 3020	M8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	15	12	A petición
K1743.20884X20	rojo tráfico RAL 3020	M8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	20	12	A petición
K1743.20884X25	rojo tráfico RAL 3020	M8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	25	12	A petición
K1743.20884X30	rojo tráfico RAL 3020	M8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	30	12	A petición
K1743.20884X40	rojo tráfico RAL 3020	M8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	40	12	A petición
K1743.30884X20	rojo tráfico RAL 3020	M8	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	20	12	A petición
K1743.30884X25	rojo tráfico RAL 3020	M8	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	25	12	A petición
K1743.30884X30	rojo tráfico RAL 3020	M8	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	30	12	A petición
K1743.30884X40	rojo tráfico RAL 3020	M8	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	40	12	A petición
K1743.30884X50	rojo tráfico RAL 3020	M8	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	50	12	A petición
K1743.30884X60	rojo tráfico RAL 3020	M8	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	60	12	A petición
K1743.31084X20	rojo tráfico RAL 3020	M10	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	20	12	A petición
K1743.31084X25	rojo tráfico RAL 3020	M10	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	25	12	A petición
K1743.31084X30	rojo tráfico RAL 3020	M10	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	30	12	A petición
K1743.31084X40	rojo tráfico RAL 3020	M10	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	40	12	A petición
K1743.31084X50	rojo tráfico RAL 3020	M10	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	50	12	A petición
K1743.31084X60	rojo tráfico RAL 3020	M10	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	60	12	A petición
