Descripción del artículo/Imágenes del producto

DescripciónDescripción del producto:Las palancas de sujeción con intensificador de fuerza de sujeción integrado permiten aumentar el poder de sujeción hasta el 75% en comparación con las palancas de sujeción estándar.

Este producto se presta, también, para su empleo por parte de personas con una fuerza restringida en la mano (p. ej. en el área de la rehabilitación), con el fin de obtener poderes de sujeción comparables ejerciendo una fuerza menor. Para soltar la palanca de sujeción apretada se requiere también menos fuerza de la mano.

La elevación de la fuerza de sujeción se consigue mediante el rodamiento de agujas axial integrado que, durante la sujeción, genera una fricción superficial muy reducida en la superficie de contacto fija. Los discos de apoyo endurecidos están diseñados para grandes fuerzas de sujeción y el rodamiento garantiza, por su alta capacidad de carga, una elevada durabilidad.

La amplia superficie de apoyo fija protege permanentemente el componente sujeto. Por eso ya no se necesita una arandela de apoyo.

La estructura modular permite suministrar numerosos modelos especiales.Material:Empuñadura de fundición inyectada de cinc según DIN EN 12844.
Partes de acero inoxidable 1.4305.Versión:Empuñadura recubierta con plástico o cromada con un brillo intenso.
Partes de acero con acabado natural.
Rodamientos de agujas axiales con discos de apoyo endurecidos y pulidos.Indicación:Colores suministrados de serie:

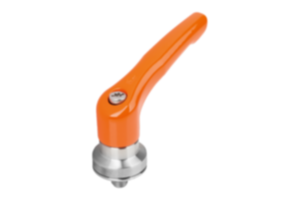

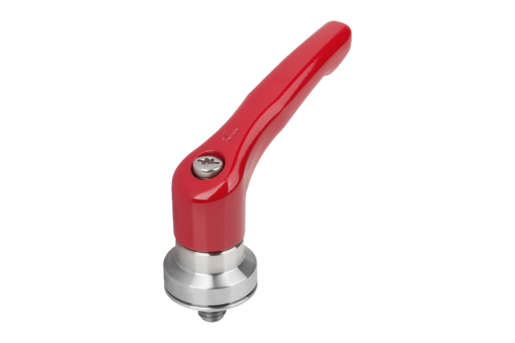

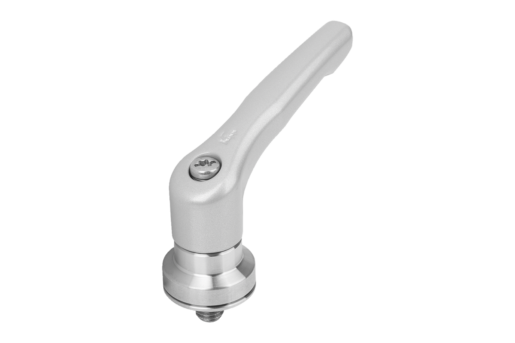

negro con acabado satinado, naranja RAL 2004, rojo rubí RAL 3003, plata metalizada, cromado con un brillo intenso.Modo de accionamiento:Cuando no está accionada, la empuñadura encaja en el inserto roscado mediante una corona dentada. Al elevar la empuñadura se puede cambiar su posición y luego se encaja de nuevo en la corona dentada mediante la fuerza de resorte.Aplicación:Construcción de plantas, equipos y máquinas, ámbito de rehabilitación.Ventajas:Aumento considerable de las fuerzas de sujeción con el mismo par de apriete.
Rodamientos de agujas axiales de alta calidad con una elevada capacidad de carga y una prolongada durabilidad.
La superficie de apoyo fija protege el componente.A petición:Otros colores y longitudes de rosca.Indicación sobre el dibujo:

1) Extremo achaflanado DIN EN ISO 4753

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K1626 Palancas de sujeción de cinc con rosca exterior e intensificador de fuerza de sujeción

474 kB

Planos

Selección/filtro de artículos

Referencia	Color del cuerpo de base	Superficie cuerpo de base	X	D2	H	H2	H3	H4	A	A1	B	L	Precio
K1626.2081X10	negro con acabado satinado	recubierto con plástico	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	10	A petición
K1626.2081X20	negro con acabado satinado	recubierto con plástico	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	20	A petición
K1626.2081X30	negro con acabado satinado	recubierto con plástico	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	30	A petición
K1626.2081X40	negro con acabado satinado	recubierto con plástico	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	40	A petición
K1626.3101X15	negro con acabado satinado	recubierto con plástico	M10	30	47	33,9	64,4	68,6	80	95	11,2	15	A petición
K1626.3101X30	negro con acabado satinado	recubierto con plástico	M10	30	47	33,9	64,4	68,6	80	95	11,2	30	A petición
K1626.3101X40	negro con acabado satinado	recubierto con plástico	M10	30	47	33,9	64,4	68,6	80	95	11,2	40	A petición
K1626.3101X50	negro con acabado satinado	recubierto con plástico	M10	30	47	33,9	64,4	68,6	80	95	11,2	50	A petición
K1626.4101X20	negro con acabado satinado	recubierto con plástico	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	20	A petición
K1626.4101X30	negro con acabado satinado	recubierto con plástico	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	30	A petición
K1626.4101X40	negro con acabado satinado	recubierto con plástico	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	40	A petición
K1626.4101X50	negro con acabado satinado	recubierto con plástico	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	50	A petición
K1626.5121X20	negro con acabado satinado	recubierto con plástico	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	20	A petición
K1626.5121X30	negro con acabado satinado	recubierto con plástico	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	30	A petición
K1626.5121X40	negro con acabado satinado	recubierto con plástico	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	40	A petición
K1626.5121X50	negro con acabado satinado	recubierto con plástico	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	50	A petición
K1626.2082X10	naranja puro RAL 2004	recubierto con plástico	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	10	A petición
K1626.2082X20	naranja puro RAL 2004	recubierto con plástico	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	20	A petición
K1626.2082X30	naranja puro RAL 2004	recubierto con plástico	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	30	A petición
K1626.2082X40	naranja puro RAL 2004	recubierto con plástico	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	40	A petición
K1626.3102X15	naranja puro RAL 2004	recubierto con plástico	M10	30	47	33,9	64,4	68,6	80	95	11,2	15	A petición
K1626.3102X30	naranja puro RAL 2004	recubierto con plástico	M10	30	47	33,9	64,4	68,6	80	95	11,2	30	A petición
K1626.3102X40	naranja puro RAL 2004	recubierto con plástico	M10	30	47	33,9	64,4	68,6	80	95	11,2	40	A petición
K1626.3102X50	naranja puro RAL 2004	recubierto con plástico	M10	30	47	33,9	64,4	68,6	80	95	11,2	50	A petición
K1626.4102X20	naranja puro RAL 2004	recubierto con plástico	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	20	A petición
K1626.4102X30	naranja puro RAL 2004	recubierto con plástico	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	30	A petición
K1626.4102X40	naranja puro RAL 2004	recubierto con plástico	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	40	A petición
K1626.4102X50	naranja puro RAL 2004	recubierto con plástico	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	50	A petición
K1626.5122X20	naranja puro RAL 2004	recubierto con plástico	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	20	A petición
K1626.5122X30	naranja puro RAL 2004	recubierto con plástico	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	30	A petición
K1626.5122X40	naranja puro RAL 2004	recubierto con plástico	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	40	A petición
K1626.5122X50	naranja puro RAL 2004	recubierto con plástico	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	50	A petición
K1626.20827X10	rojo rubí RAL 3003	recubierto con plástico	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	10	A petición
K1626.20827X20	rojo rubí RAL 3003	recubierto con plástico	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	20	A petición
K1626.20827X30	rojo rubí RAL 3003	recubierto con plástico	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	30	A petición
K1626.20827X40	rojo rubí RAL 3003	recubierto con plástico	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	40	A petición
K1626.31027X15	rojo rubí RAL 3003	recubierto con plástico	M10	30	47	33,9	64,4	68,6	80	95	11,2	15	A petición
K1626.31027X30	rojo rubí RAL 3003	recubierto con plástico	M10	30	47	33,9	64,4	68,6	80	95	11,2	30	A petición
K1626.31027X40	rojo rubí RAL 3003	recubierto con plástico	M10	30	47	33,9	64,4	68,6	80	95	11,2	40	A petición
K1626.31027X50	rojo rubí RAL 3003	recubierto con plástico	M10	30	47	33,9	64,4	68,6	80	95	11,2	50	A petición
K1626.41027X20	rojo rubí RAL 3003	recubierto con plástico	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	20	A petición
K1626.41027X30	rojo rubí RAL 3003	recubierto con plástico	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	30	A petición
K1626.41027X40	rojo rubí RAL 3003	recubierto con plástico	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	40	A petición
K1626.41027X50	rojo rubí RAL 3003	recubierto con plástico	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	50	A petición
K1626.51227X20	rojo rubí RAL 3003	recubierto con plástico	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	20	A petición
K1626.51227X30	rojo rubí RAL 3003	recubierto con plástico	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	30	A petición
K1626.51227X40	rojo rubí RAL 3003	recubierto con plástico	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	40	A petición
K1626.51227X50	rojo rubí RAL 3003	recubierto con plástico	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	50	A petición
K1626.2083X10	plata metalizada	recubierto con plástico	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	10	A petición
K1626.2083X20	plata metalizada	recubierto con plástico	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	20	A petición
K1626.2083X30	plata metalizada	recubierto con plástico	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	30	A petición
K1626.2083X40	plata metalizada	recubierto con plástico	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	40	A petición
K1626.3103X15	plata metalizada	recubierto con plástico	M10	30	47	33,9	64,4	68,6	80	95	11,2	15	A petición
K1626.3103X30	plata metalizada	recubierto con plástico	M10	30	47	33,9	64,4	68,6	80	95	11,2	30	A petición
K1626.3103X40	plata metalizada	recubierto con plástico	M10	30	47	33,9	64,4	68,6	80	95	11,2	40	A petición
K1626.3103X50	plata metalizada	recubierto con plástico	M10	30	47	33,9	64,4	68,6	80	95	11,2	50	A petición
K1626.4103X20	plata metalizada	recubierto con plástico	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	20	A petición
K1626.4103X30	plata metalizada	recubierto con plástico	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	30	A petición
K1626.4103X40	plata metalizada	recubierto con plástico	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	40	A petición
K1626.4103X50	plata metalizada	recubierto con plástico	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	50	A petición
K1626.5123X20	plata metalizada	recubierto con plástico	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	20	A petición
K1626.5123X30	plata metalizada	recubierto con plástico	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	30	A petición
K1626.5123X40	plata metalizada	recubierto con plástico	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	40	A petición
K1626.5123X50	plata metalizada	recubierto con plástico	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	50	A petición
K1626.2086X10	plata	cromado con un brillo intenso	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	10	A petición
K1626.2086X20	plata	cromado con un brillo intenso	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	20	A petición
K1626.2086X30	plata	cromado con un brillo intenso	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	30	A petición
K1626.2086X40	plata	cromado con un brillo intenso	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	40	A petición
K1626.3106X15	plata	cromado con un brillo intenso	M10	30	47	33,9	64,4	68,6	80	95	11,2	15	A petición
K1626.3106X30	plata	cromado con un brillo intenso	M10	30	47	33,9	64,4	68,6	80	95	11,2	30	A petición
K1626.3106X40	plata	cromado con un brillo intenso	M10	30	47	33,9	64,4	68,6	80	95	11,2	40	A petición
K1626.3106X50	plata	cromado con un brillo intenso	M10	30	47	33,9	64,4	68,6	80	95	11,2	50	A petición
K1626.4106X20	plata	cromado con un brillo intenso	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	20	A petición
K1626.4106X30	plata	cromado con un brillo intenso	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	30	A petición
K1626.4106X40	plata	cromado con un brillo intenso	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	40	A petición
K1626.4106X50	plata	cromado con un brillo intenso	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	50	A petición
K1626.5126X20	plata	cromado con un brillo intenso	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	20	A petición
K1626.5126X30	plata	cromado con un brillo intenso	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	30	A petición
K1626.5126X40	plata	cromado con un brillo intenso	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	40	A petición
K1626.5126X50	plata	cromado con un brillo intenso	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	50	A petición
