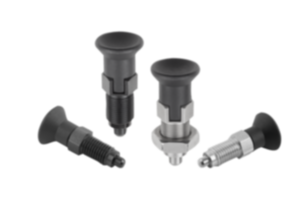

Pernos de bloqueo de acero o acero inoxidable Premium con botón de maniobra de plástico y clavija de bloqueo cilíndrica
K0736

Pernos de bloqueo de acero o acero inoxidable Premium con botón...

Volver

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos
DescripciónMaterial:Versión de acero:
Clavija de bloqueo endurecida: clase de resistencia 5.8.

Versión de acero inoxidable:
Clavija de bloqueo endurecida: casquillo roscado 1.4305. Clavija de bloqueo 1.4034.

Botón de maniobra de termoplástico gris antracita.
Versión:Versión de acero:
Clavija de bloqueo endurecida, pulida y bruñida.

Versión de acero inoxidable:
Clavija de bloqueo endurecida, pulida y con acabado natural.
Indicación:Los pernos de bloqueo de alta calidad se caracterizan por los altos requisitos de fabricación del perno de bloqueo y del casquillo roscado. Además, en el casquillo roscado se ha aplicado un centrado que se puede utilizar para aumentar la precisión de posicionamiento. Los pernos de bloqueo se aplican para impedir el cambio de la posición de bloqueo por fuerzas transversales y cuando se requiere una alta precisión de posicionamiento. El perno solo puede colocarse en otra posición de bloqueo una vez que se haya desacoplado manualmente. En caso de altas fuerzas transversales, se debe utilizar el juego de centrado. Montaje:Si se utiliza el centrado de casquillo roscado, se recomienda fabricar el asiento de la pieza de alojamiento antes del roscado.A petición:Modelos especiales y anillos distanciadores.Accesorios:Casquillo cilíndrico adecuado K0736.
Contratuerca K0700…
Indicación sobre el dibujo:
Forma A: sin ranura de bloqueo, sin contratuerca
Forma B: sin ranura de bloqueo, con contratuerca
Forma C: con ranura de bloqueo, sin contratuerca
Forma D: con ranura de bloqueo, con contratuerca
DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
 Ficha de datos K0736 Pernos de bloqueo de acero o acero inoxidable Premium con botón de maniobra de plástico y clavija de bloqueo cilíndrica 275 kB

Planos (vista completa)

Pernos de bloqueo de acero o acero inoxidable Premium con botón de maniobra de plástico y clavija de bloqueo cilíndrica

Pernos de bloqueo de acero o acero inoxidable Premium con botón de maniobra de plástico y clavija de bloqueo cilíndrica

Más información

Planos

Pernos de bloqueo de acero o acero inoxidable Premium con botón de maniobra de plástico y clavija de bloqueo cilíndrica

Selección/filtro de artículos

ReferenciaFormaMaterial
del cuerpo
de base
DD1D2D3D4D5LL1L2L3L4Carrera
S
SW1F x 30°Fuerza del
muelle inicial
F1 aprox. N
Fuerza del
muelle final
F2 aprox. N
CADAcc.PrecioPedir
K0736.41105Aacero5M10x121866 -0,01/-0,0243,51771535131,3512  A petición
K0736.41206Aacero6M12x1,525108,58,5 -0,01/-0,0351,72081736141,8614  A petición
K0736.41308Aacero8M16x1,53313,51111 -0,01/-0,036826102348192,31535  A petición
K0736.41410Aacero10M20x1,533171111 -0,01/-0,0374281225410222,81534  A petición
K0736.401105Aacero inoxidable5M10x121866 -0,01/-0,0243,51771535131,3512  A petición
K0736.401206Aacero inoxidable6M12x1,525108,58,5 -0,01/-0,0351,72081736141,8614  A petición
K0736.401308Aacero inoxidable8M16x1,53313,51111 -0,01/-0,036826102348192,31535  A petición
K0736.401410Aacero inoxidable10M20x1,533171111 -0,01/-0,0374281225410222,81534  A petición

Pernos de bloqueo de acero o acero inoxidable Premium con botón de maniobra de plástico, clavija de bloqueo cilíndrica y contratuerca

Más información

Planos

Pernos de bloqueo de acero o acero inoxidable Premium con botón de maniobra de plástico, clavija de bloqueo cilíndrica y contratuerca

Selección/filtro de artículos

ReferenciaFormaMaterial
del cuerpo
de base
DD1D2D3D4D5LL1L2L3L4Carrera
S
SW1SW2F x 30°Fuerza del
muelle inicial
F1 aprox. N
Fuerza del
muelle final
F2 aprox. N
CADAcc.PrecioPedir
K0736.42105Bacero5M10x121866 -0,01/-0,0243,5177153513171,3512 A petición
K0736.42206Bacero6M12x1,525108,58,5 -0,01/-0,0351,7208173614191,8614 A petición
K0736.42308Bacero8M16x1,53313,51111 -0,01/-0,03682610234819242,31535 A petición
K0736.42410Bacero10M20x1,533171111 -0,01/-0,037428122541022302,81534 A petición
K0736.402105Bacero inoxidable5M10x121866 -0,01/-0,0243,5177153513171,3512 A petición
K0736.402206Bacero inoxidable6M12x1,525108,58,5 -0,01/-0,0351,7208173614191,8614 A petición
K0736.402308Bacero inoxidable8M16x1,53313,51111 -0,01/-0,03682610234819242,31535 A petición
K0736.402410Bacero inoxidable10M20x1,533171111 -0,01/-0,037428122541022302,81534 A petición

Pernos de bloqueo de acero o acero inoxidable Premium con botón de maniobra de plástico, clavija de bloqueo cilíndrica y contratuerca

Más información

Planos

Pernos de bloqueo de acero o acero inoxidable Premium con botón de maniobra de plástico, clavija de bloqueo cilíndrica y contratuerca

Selección/filtro de artículos

ReferenciaFormaMaterial
del cuerpo
de base
DD1D2D3D4D5LL1L2L3L4Carrera
S
SW1F x 30°Fuerza del
muelle inicial
F1 aprox. N
Fuerza del
muelle final
F2 aprox. N
CADAcc.PrecioPedir
K0736.43105Cacero5M10x121866 -0,01/-0,0243,51771535131,3512 A petición
K0736.43206Cacero6M12x1,525108,58,5 -0,01/-0,0351,72081736141,8614 A petición
K0736.43308Cacero8M16x1,53313,51111 -0,01/-0,036826102348192,31535 A petición
K0736.43410Cacero10M20x1,533171111 -0,01/-0,0374281225410222,81534 A petición
K0736.403105Cacero inoxidable5M10x121866 -0,01/-0,0243,51771535131,3512 A petición
K0736.403206Cacero inoxidable6M12x1,525108,58,5 -0,01/-0,0351,72081736141,8614 A petición
K0736.403308Cacero inoxidable8M16x1,53313,51111 -0,01/-0,036826102348192,31535 A petición
K0736.403410Cacero inoxidable10M20x1,533171111 -0,01/-0,0374281225410222,81534 A petición

Pernos de bloqueo de acero o acero inoxidable Premium con botón de maniobra de plástico, clavija de bloqueo cilíndrica, ranura de bloqueo y contratuerca

Más información

Planos

Pernos de bloqueo de acero o acero inoxidable Premium con botón de maniobra de plástico, clavija de bloqueo cilíndrica, ranura de bloqueo y contratuerca

Selección/filtro de artículos

ReferenciaFormaMaterial
del cuerpo
de base
DD1D2D3D4D5LL1L2L3L4Carrera
S
SW1SW2F x 30°Fuerza del
muelle inicial
F1 aprox. N
Fuerza del
muelle final
F2 aprox. N
CADAcc.PrecioPedir
K0736.44105Dacero5M10x121866 -0,01/-0,0243,5177153513171,3512 A petición
K0736.44206Dacero6M12x1,525108,58,5 -0,01/-0,0351,7208173614191,8614 A petición
K0736.44308Dacero8M16x1,53313,51111 -0,01/-0,03682610234819242,31535 A petición
K0736.44410Dacero10M20x1,533171111 -0,01/-0,037428122541022302,81534 A petición
K0736.404105Dacero inoxidable5M10x121866 -0,01/-0,0243,5177153513171,3512 A petición
K0736.404206Dacero inoxidable6M12x1,525108,58,5 -0,01/-0,0351,7208173614191,8614 A petición
K0736.404308Dacero inoxidable8M16x1,53313,51111 -0,01/-0,03682610234819242,31535 A petición
K0736.404410Dacero inoxidable10M20x1,533171111 -0,01/-0,037428122541022302,81534 A petición
