Pernos de bloqueo neumáticos

Volver

Productos
- Elementos de mando | Elementos estándar
  - Piezas de presión con resorte, pernos de bloqueo, pernos de bloqueo de bola
    - Pernos de bloqueo
      - Pernos de bloqueo neumáticos

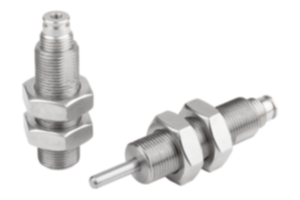

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Versión de acero:
Casquillo roscado y perno de presión de acero de corte fácil.
Tuercas hexagonales de acero de clase de resistencia 04.

Versión de acero inoxidable:
Casquillo roscado 1.4305.
Perno de presión 1.4034.
Tuercas hexagonales de acero inoxidable A2.Versión:Versión de acero:
Casquillo roscado bruñido.
Perno de presión endurecido, bruñido y pulido.
Tuercas hexagonales bruñidas.

Versión de acero inoxidable:
Casquillo roscado de acabado natural.
Perno de presión endurecido, pulido y bruñido.
Tuercas hexagonales de acabado natural.Indicación:El perno de bloqueo se acciona aplicando aire comprimido.
La reposición se realiza por resorte desconectando el suministro de aire.Cilindro neumático:Cilindro de vástago de pistón de efecto simple.
Materiales:
Tubo de cilindro de latón niquelado,
vástago de pistón de acero inoxidable,
juntas de goma nitrílica, poliuretano.
Medio de servicio:
Aire filtrado, secado, lubricado o no lubricado.
Temperatura de servicio: -20 °C a +80 °C.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K1116 Pernos de bloqueo neumáticos

196 kB

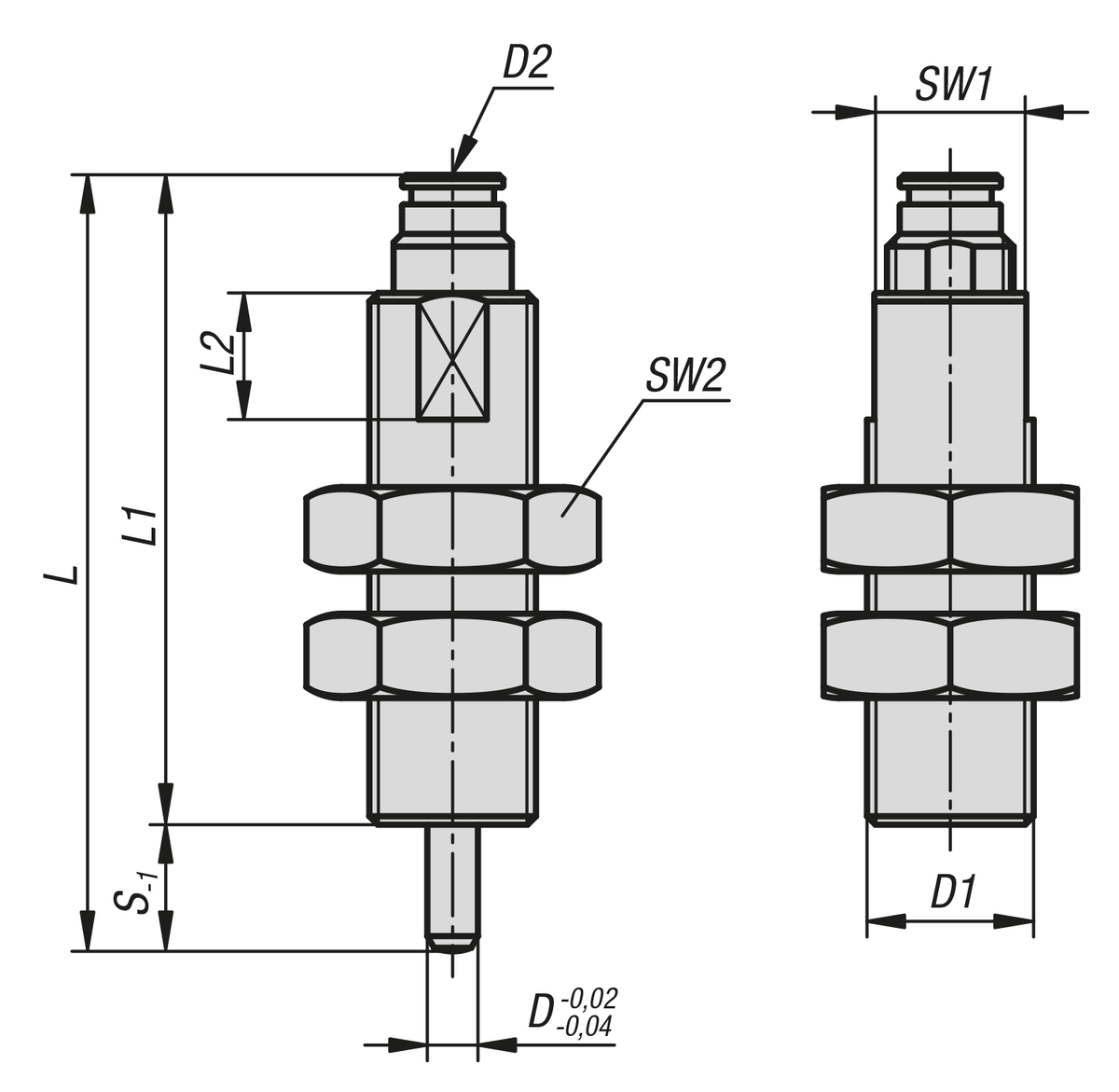

Planos

Selección/filtro de artículos

Referencia	Material del cuerpo de base	D	D1	D2	L	L1	L2	Carrera S	SW1	SW2	Presión de servicio bar	Fuerza de pistón con 6 bar (N)	Fuerza de recuperación de resorte aprox. N	Precio
K1116.1308010	acero de corte fácil	8	M20x1,5	M5	77	67	15	10	18	30	2 - 6	39,6-35,3	11,6-5,1	A petición
K1116.1206010	acero de corte fácil	6	M20x1,5	M5	80	70	15	10	18	30	2 - 6	38,7-35,1	9,9-6	A petición
K1116.1308015	acero de corte fácil	8	M20x1,5	M5	89	74	15	15	18	30	2 - 6	39,6-33,1	11,6-5,1	A petición
K1116.1206015	acero de corte fácil	6	M20x1,5	M5	92	77	15	15	18	30	2 - 6	38,7-32,9	11,8-6	A petición
K1116.01308010	acero inoxidable	8	M20x1,5	M5	77	67	15	10	18	30	2 - 6	39,6-35,3	11,6-5,1	A petición
K1116.01206010	acero inoxidable	6	M20x1,5	M5	80	70	15	10	18	30	2 - 6	38,7-35,1	9,9-6	A petición
K1116.01308015	acero inoxidable	8	M20x1,5	M5	89	74	15	15	18	30	2 - 6	39,6-33,1	11,6-5,1	A petición
K1116.01206015	acero inoxidable	6	M20x1,5	M5	92	77	15	15	18	30	2 - 6	38,7-32,9	11,8-6	A petición
