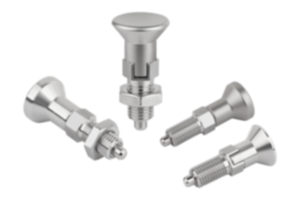

Pernos de bloqueo de acero inoxidable

Volver

Productos
- Elementos de mando | Elementos estándar
  - Piezas de presión con resorte, pernos de bloqueo, pernos de bloqueo de bola
    - Pernos de bloqueo
      - Pernos de bloqueo de acero inoxidable

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónDescripción del producto:Los pernos de bloqueo se utilizan para impedir una modificación de la posición de bloqueo por fuerzas transversales.
Como ejemplo se puede mencionar el bloqueo de longitud y altura, y el bloqueo de posición en estructuras de máquinas, aparatos, muebles y vehículos especiales.

El perno solo puede colocarse en otra posición de bloqueo una vez que se haya desacoplado manualmente. Para evitar que la clavija de bloqueo rebote cuando sea necesario desacoplarla tras un periodo de tiempo prolongado, se utilizará la forma C o la forma D.

Los materiales usados permiten un uso versátil hasta en aplicaciones con los requisitos más exigentes en materia de resistencia a la corrosión.Material:Versión de acero inoxidable A2:
Casquillo y botón de maniobra 1.4305.
Clavija de bloqueo endurecida 1.4034.
Clavija de bloqueo no endurecida 1.4305.
Muelle de compresión 1.4310.

Versión de acero inoxidable A4:
Casquillo, botón de maniobra y clavija de bloqueo 1.4404.
Muelle de compresión 1.4401 o 1.4571.Versión:Versión de acero inoxidable A2:
casquillo roscado de acabado natural.
Botón de maniobra de acabado natural.
Clavija de bloqueo endurecida o no endurecida, pulida y con acabado natural.

Versión de acero inoxidable A4:
casquillo roscado de acabado natural.
Botón de maniobra con acabado natural o tratado con chorro.Clavija de bloqueo pulida, con niquelado químico o acabado natural.A petición:Modelos especiales.Accesorios:Anillos distanciadores K0665Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K0632 Pernos de bloqueo de acero inoxidable

309 kB

Planos (vista completa)

Perno de bloqueo de acero inoxidable, forma A

Más información

Planos

Perno de bloqueo de acero inoxidable, forma A

Selección/filtro de artículos

Referencia	Forma	Material del cuerpo de base	Llave del acero	Botón de maniobra	Clavija de bloqueo	D	D1	D2	L	L1	L2	L3	Carrera S	SW1	F x 30°	Fuerza del muelle inicial F1 aprox. N	Fuerza del muelle final F2 aprox. N	Precio
K0632.001903	A	acero inoxidable	1.4034	-	endurecido	3	M6x0,75	14	34,5	12	5	10	3,5	8	0,8	4,5	10	A petición
K0632.001004	A	acero inoxidable	1.4034	-	endurecido	4	M8x1	18	43	15	6	13	4	10	1	6	12	A petición
K0632.001105	A	acero inoxidable	1.4034	-	endurecido	5	M10x1	21	50	17	7	15	5	13	1,3	5	12	A petición
K0632.001206	A	acero inoxidable	1.4034	-	endurecido	6	M12x1,5	25	59	20	8	17	6	14	1,8	6	14	A petición
K0632.001308	A	acero inoxidable	1.4034	-	endurecido	8	M16x1,5	33	77	26	10	23	8	19	2,3	15	35	A petición
K0632.001410	A	acero inoxidable	1.4034	-	endurecido	10	M20x1,5	33	83	28	12	25	10	22	2,8	15	34	A petición
K0632.001412	A	acero inoxidable	1.4034	-	endurecido	12	M20x1,5	33	87	28	14	25	12	22	2,8	15	39	A petición
K0632.001516	A	acero inoxidable	1.4034	-	endurecido	16	M24x2	40	106	32	18	28	16	27	3,2	20	46	A petición
K0632.111903	A	acero inoxidable	1.4305	-	no endurecido	3	M6x0,75	14	34,5	12	5	10	3,5	8	0,8	4,5	10	A petición
K0632.111004	A	acero inoxidable	1.4305	-	no endurecido	4	M8x1	18	43	15	6	13	4	10	1	6	12	A petición
K0632.111105	A	acero inoxidable	1.4305	-	no endurecido	5	M10x1	21	50	17	7	15	5	13	1,3	5	12	A petición
K0632.111206	A	acero inoxidable	1.4305	-	no endurecido	6	M12x1,5	25	59	20	8	17	6	14	1,8	6	14	A petición
K0632.111308	A	acero inoxidable	1.4305	-	no endurecido	8	M16x1,5	33	77	26	10	23	8	19	2,3	15	35	A petición
K0632.111410	A	acero inoxidable	1.4305	-	no endurecido	10	M20x1,5	33	83	28	12	25	10	22	2,8	15	34	A petición
K0632.111412	A	acero inoxidable	1.4305	-	no endurecido	12	M20x1,5	33	87	28	14	25	12	22	2,8	15	39	A petición
K0632.111516	A	acero inoxidable	1.4305	-	no endurecido	16	M24x2	40	106	32	18	28	16	27	3,2	20	46	A petición
K0632.061903	A	acero inoxidable	1.4404	acabado natural	niquelado	3	M6x0,75	14	34,5	12	5	10	3,5	8	0,8	3	6,5	A petición
K0632.061004	A	acero inoxidable	1.4404	acabado natural	niquelado	4	M8x1	18	43	15	6	13	4	10	1	7	15,5	A petición
K0632.061105	A	acero inoxidable	1.4404	acabado natural	niquelado	5	M10x1	21	50	17	7	15	5	13	1,3	4	12,5	A petición
K0632.061206	A	acero inoxidable	1.4404	acabado natural	niquelado	6	M12x1,5	25	59	20	8	17	6	14	1,8	7	14,5	A petición
K0632.061308	A	acero inoxidable	1.4404	acabado natural	niquelado	8	M16x1,5	33	77	26	10	23	8	19	2,3	15	35	A petición
K0632.061410	A	acero inoxidable	1.4404	acabado natural	niquelado	10	M20x1,5	33	83	28	12	25	10	22	2,8	15	30	A petición
K0632.061412	A	acero inoxidable	1.4404	acabado natural	niquelado	12	M20x1,5	33	87	28	14	25	12	22	2,8	15	39	A petición
K0632.061516	A	acero inoxidable	1.4404	acabado natural	niquelado	16	M24x2	40	106	32	18	28	16	27	3,2	20	40	A petición
K0632.171903	A	acero inoxidable	1.4404	acabado natural	acabado natural	3	M6x0,75	14	34,5	12	5	10	3,5	8	0,8	3	6,5	A petición
K0632.171004	A	acero inoxidable	1.4404	acabado natural	acabado natural	4	M8x1	18	43	15	6	13	4	10	1	7	15,5	A petición
K0632.171105	A	acero inoxidable	1.4404	acabado natural	acabado natural	5	M10x1	21	50	17	7	15	5	13	1,3	4	12,5	A petición
K0632.171206	A	acero inoxidable	1.4404	acabado natural	acabado natural	6	M12x1,5	25	59	20	8	17	6	14	1,8	7	14,5	A petición
K0632.171308	A	acero inoxidable	1.4404	acabado natural	acabado natural	8	M16x1,5	33	77	26	10	23	8	19	2,3	15	35	A petición
K0632.171410	A	acero inoxidable	1.4404	acabado natural	acabado natural	10	M20x1,5	33	83	28	12	25	10	22	2,8	15	30	A petición
K0632.171412	A	acero inoxidable	1.4404	acabado natural	acabado natural	12	M20x1,5	33	87	28	14	25	12	22	2,8	15	39	A petición
K0632.171516	A	acero inoxidable	1.4404	acabado natural	acabado natural	16	M24x2	40	106	32	18	28	16	27	3,2	20	40	A petición
K0632.0619031	A	acero inoxidable	1.4404	tratado con chorro	niquelado	3	M6x0,75	14	34,5	12	5	10	3,5	8	0,8	3	6,5	A petición
K0632.0610041	A	acero inoxidable	1.4404	tratado con chorro	niquelado	4	M8x1	18	43	15	6	13	4	10	1	7	15,5	A petición
K0632.0611051	A	acero inoxidable	1.4404	tratado con chorro	niquelado	5	M10x1	21	50	17	7	15	5	13	1,3	4	12,5	A petición
K0632.0612061	A	acero inoxidable	1.4404	tratado con chorro	niquelado	6	M12x1,5	25	59	20	8	17	6	14	1,8	7	14,5	A petición
K0632.0613081	A	acero inoxidable	1.4404	tratado con chorro	niquelado	8	M16x1,5	33	77	26	10	23	8	19	2,3	15	35	A petición
K0632.0614101	A	acero inoxidable	1.4404	tratado con chorro	niquelado	10	M20x1,5	33	83	28	12	25	10	22	2,8	15	30	A petición
K0632.0614121	A	acero inoxidable	1.4404	tratado con chorro	niquelado	12	M20x1,5	33	87	28	14	25	12	22	2,8	15	39	A petición
K0632.0615161	A	acero inoxidable	1.4404	tratado con chorro	niquelado	16	M24x2	40	106	32	18	28	16	27	3,2	20	40	A petición
K0632.1719031	A	acero inoxidable	1.4404	tratado con chorro	acabado natural	3	M6x0,75	14	34,5	12	5	10	3,5	8	0,8	3	6,5	A petición
K0632.1710041	A	acero inoxidable	1.4404	tratado con chorro	acabado natural	4	M8x1	18	43	15	6	13	4	10	1	7	15,5	A petición
K0632.1711051	A	acero inoxidable	1.4404	tratado con chorro	acabado natural	5	M10x1	21	50	17	7	15	5	13	1,3	4	12,5	A petición
K0632.1712061	A	acero inoxidable	1.4404	tratado con chorro	acabado natural	6	M12x1,5	25	59	20	8	17	6	14	1,8	7	14,5	A petición
K0632.1713081	A	acero inoxidable	1.4404	tratado con chorro	acabado natural	8	M16x1,5	33	77	26	10	23	8	19	2,3	15	35	A petición
K0632.1714101	A	acero inoxidable	1.4404	tratado con chorro	acabado natural	10	M20x1,5	33	83	28	12	25	10	22	2,8	15	30	A petición
K0632.1714121	A	acero inoxidable	1.4404	tratado con chorro	acabado natural	12	M20x1,5	33	87	28	14	25	12	22	2,8	15	39	A petición
K0632.1715161	A	acero inoxidable	1.4404	tratado con chorro	acabado natural	16	M24x2	40	106	32	18	28	16	27	3,2	20	40	A petición

Perno de bloqueo de acero inoxidable, forma B

Más información

Planos

Perno de bloqueo de acero inoxidable, forma B

Selección/filtro de artículos

Referencia	Forma	Material del cuerpo de base	Llave del acero	Botón de maniobra	Clavija de bloqueo	D	D1	D2	L	L1	L2	L3	Carrera S	SW1	SW2	F x 30°	Fuerza del muelle inicial F1 aprox. N	Fuerza del muelle final F2 aprox. N	Precio
K0632.002903	B	acero inoxidable	1.4034	-	endurecido	3	M6x0,75	14	34,5	12	5	10	3,5	8	10	0,8	4,5	10	A petición
K0632.002004	B	acero inoxidable	1.4034	-	endurecido	4	M8x1	18	43	15	6	13	4	10	13	1	6	12	A petición
K0632.002105	B	acero inoxidable	1.4034	-	endurecido	5	M10x1	21	50	17	7	15	5	13	17	1,3	5	12	A petición
K0632.002206	B	acero inoxidable	1.4034	-	endurecido	6	M12x1,5	25	59	20	8	17	6	14	19	1,8	6	14	A petición
K0632.002308	B	acero inoxidable	1.4034	-	endurecido	8	M16x1,5	33	77	26	10	23	8	19	24	2,3	15	35	A petición
K0632.002410	B	acero inoxidable	1.4034	-	endurecido	10	M20x1,5	33	83	28	12	25	10	22	30	2,8	15	34	A petición
K0632.002412	B	acero inoxidable	1.4034	-	endurecido	12	M20x1,5	33	87	28	14	25	12	22	30	2,8	15	39	A petición
K0632.002516	B	acero inoxidable	1.4034	-	endurecido	16	M24x2	40	106	32	18	28	16	27	36	3,2	20	46	A petición
K0632.112903	B	acero inoxidable	1.4305	-	no endurecido	3	M6x0,75	14	34,5	12	5	10	3,5	8	10	0,8	4,5	10	A petición
K0632.112004	B	acero inoxidable	1.4305	-	no endurecido	4	M8x1	18	43	15	6	13	4	10	13	1	6	12	A petición
K0632.112105	B	acero inoxidable	1.4305	-	no endurecido	5	M10x1	21	50	17	7	15	5	13	17	1,3	5	12	A petición
K0632.112206	B	acero inoxidable	1.4305	-	no endurecido	6	M12x1,5	25	59	20	8	17	6	14	19	1,8	6	14	A petición
K0632.112308	B	acero inoxidable	1.4305	-	no endurecido	8	M16x1,5	33	77	26	10	23	8	19	24	2,3	15	35	A petición
K0632.112410	B	acero inoxidable	1.4305	-	no endurecido	10	M20x1,5	33	83	28	12	25	10	22	30	2,8	15	34	A petición
K0632.112412	B	acero inoxidable	1.4305	-	no endurecido	12	M20x1,5	33	87	28	14	25	12	22	30	2,8	15	39	A petición
K0632.112516	B	acero inoxidable	1.4305	-	no endurecido	16	M24x2	40	106	32	18	28	16	27	36	3,2	20	46	A petición
K0632.062903	B	acero inoxidable	1.4404	acabado natural	niquelado	3	M6x0,75	14	34,5	12	5	10	3,5	8	10	0,8	3	6,5	A petición
K0632.062004	B	acero inoxidable	1.4404	acabado natural	niquelado	4	M8x1	18	43	15	6	13	4	10	13	1	7	15,5	A petición
K0632.062105	B	acero inoxidable	1.4404	acabado natural	niquelado	5	M10x1	21	50	17	7	15	5	13	17	1,3	4	12,5	A petición
K0632.062206	B	acero inoxidable	1.4404	acabado natural	niquelado	6	M12x1,5	25	59	20	8	17	6	14	19	1,8	7	14,5	A petición
K0632.062308	B	acero inoxidable	1.4404	acabado natural	niquelado	8	M16x1,5	33	77	26	10	23	8	19	24	2,3	15	35	A petición
K0632.062410	B	acero inoxidable	1.4404	acabado natural	niquelado	10	M20x1,5	33	83	28	12	25	10	22	30	2,8	15	30	A petición
K0632.062412	B	acero inoxidable	1.4404	acabado natural	niquelado	12	M20x1,5	33	87	28	14	25	12	22	30	2,8	15	39	A petición
K0632.062516	B	acero inoxidable	1.4404	acabado natural	niquelado	16	M24x2	40	106	32	18	28	16	27	36	3,2	20	40	A petición
K0632.172903	B	acero inoxidable	1.4404	acabado natural	acabado natural	3	M6x0,75	14	34,5	12	5	10	3,5	8	10	0,8	3	6,5	A petición
K0632.172004	B	acero inoxidable	1.4404	acabado natural	acabado natural	4	M8x1	18	43	15	6	13	4	10	13	1	7	15,5	A petición
K0632.172105	B	acero inoxidable	1.4404	acabado natural	acabado natural	5	M10x1	21	50	17	7	15	5	13	17	1,3	4	12,5	A petición
K0632.172206	B	acero inoxidable	1.4404	acabado natural	acabado natural	6	M12x1,5	25	59	20	8	17	6	14	19	1,8	7	14,5	A petición
K0632.172308	B	acero inoxidable	1.4404	acabado natural	acabado natural	8	M16x1,5	33	77	26	10	23	8	19	24	2,3	15	35	A petición
K0632.172410	B	acero inoxidable	1.4404	acabado natural	acabado natural	10	M20x1,5	33	83	28	12	25	10	22	30	2,8	15	30	A petición
K0632.172412	B	acero inoxidable	1.4404	acabado natural	acabado natural	12	M20x1,5	33	87	28	14	25	12	22	30	2,8	15	39	A petición
K0632.172516	B	acero inoxidable	1.4404	acabado natural	acabado natural	16	M24x2	40	106	32	18	28	16	27	36	3,2	20	40	A petición
K0632.0629031	B	acero inoxidable	1.4404	tratado con chorro	niquelado	3	M6x0,75	14	34,5	12	5	10	3,5	8	10	0,8	3	6,5	A petición
K0632.0620041	B	acero inoxidable	1.4404	tratado con chorro	niquelado	4	M8x1	18	43	15	6	13	4	10	13	1	7	15,5	A petición
K0632.0621051	B	acero inoxidable	1.4404	tratado con chorro	niquelado	5	M10x1	21	50	17	7	15	5	13	17	1,3	4	12,5	A petición
K0632.0622061	B	acero inoxidable	1.4404	tratado con chorro	niquelado	6	M12x1,5	25	59	20	8	17	6	14	19	1,8	7	14,5	A petición
K0632.0623081	B	acero inoxidable	1.4404	tratado con chorro	niquelado	8	M16x1,5	33	77	26	10	23	8	19	24	2,3	15	35	A petición
K0632.0624101	B	acero inoxidable	1.4404	tratado con chorro	niquelado	10	M20x1,5	33	83	28	12	25	10	22	30	2,8	15	30	A petición
K0632.0624121	B	acero inoxidable	1.4404	tratado con chorro	niquelado	12	M20x1,5	33	87	28	14	25	12	22	30	2,8	15	39	A petición
K0632.0625161	B	acero inoxidable	1.4404	tratado con chorro	niquelado	16	M24x2	40	106	32	18	28	16	27	36	3,2	20	40	A petición
K0632.1729031	B	acero inoxidable	1.4404	tratado con chorro	acabado natural	3	M6x0,75	14	34,5	12	5	10	3,5	8	10	0,8	3	6,5	A petición
K0632.1720041	B	acero inoxidable	1.4404	tratado con chorro	acabado natural	4	M8x1	18	43	15	6	13	4	10	13	1	7	15,5	A petición
K0632.1721051	B	acero inoxidable	1.4404	tratado con chorro	acabado natural	5	M10x1	21	50	17	7	15	5	13	17	1,3	4	12,5	A petición
K0632.1722061	B	acero inoxidable	1.4404	tratado con chorro	acabado natural	6	M12x1,5	25	59	20	8	17	6	14	19	1,8	7	14,5	A petición
K0632.1723081	B	acero inoxidable	1.4404	tratado con chorro	acabado natural	8	M16x1,5	33	77	26	10	23	8	19	24	2,3	15	35	A petición
K0632.1724101	B	acero inoxidable	1.4404	tratado con chorro	acabado natural	10	M20x1,5	33	83	28	12	25	10	22	30	2,8	15	30	A petición
K0632.1724121	B	acero inoxidable	1.4404	tratado con chorro	acabado natural	12	M20x1,5	33	87	28	14	25	12	22	30	2,8	15	39	A petición
K0632.1725161	B	acero inoxidable	1.4404	tratado con chorro	acabado natural	16	M24x2	40	106	32	18	28	16	27	36	3,2	20	40	A petición

Perno de bloqueo de acero inoxidable, forma C

Más información

Planos

Perno de bloqueo de acero inoxidable, forma C

Selección/filtro de artículos

Referencia	Forma	Material del cuerpo de base	Llave del acero	Botón de maniobra	Clavija de bloqueo	D	D1	D2	L	L1	L2	L3	Carrera S	SW1	F x 30°	Fuerza del muelle inicial F1 aprox. N	Fuerza del muelle final F2 aprox. N	Precio
K0632.003903	C	acero inoxidable	1.4034	-	endurecido	3	M6x0,75	14	31,5	12	5	10	3,5	8	0,8	4,5	10	A petición
K0632.003004	C	acero inoxidable	1.4034	-	endurecido	4	M8x1	18	38,5	15	6	13	4	10	1	6	12	A petición
K0632.003105	C	acero inoxidable	1.4034	-	endurecido	5	M10x1	21	43,5	17	7	15	5	13	1,3	5	12	A petición
K0632.003206	C	acero inoxidable	1.4034	-	endurecido	6	M12x1,5	25	51,7	20	8	17	6	14	1,8	6	14	A petición
K0632.003308	C	acero inoxidable	1.4034	-	endurecido	8	M16x1,5	33	68	26	10	23	8	19	2,3	15	35	A petición
K0632.003410	C	acero inoxidable	1.4034	-	endurecido	10	M20x1,5	33	74	28	12	25	10	22	2,8	15	34	A petición
K0632.003412	C	acero inoxidable	1.4034	-	endurecido	12	M20x1,5	33	78	28	14	25	12	22	2,8	15	39	A petición
K0632.003516	C	acero inoxidable	1.4034	-	endurecido	16	M24x2	40	96	32	18	28	16	27	3,2	20	46	A petición
K0632.113903	C	acero inoxidable	1.4305	-	no endurecido	3	M6x0,75	14	31,5	12	5	10	3,5	8	0,8	4,5	10	A petición
K0632.113004	C	acero inoxidable	1.4305	-	no endurecido	4	M8x1	18	38,5	15	6	13	4	10	1	6	12	A petición
K0632.113105	C	acero inoxidable	1.4305	-	no endurecido	5	M10x1	21	43,5	17	7	15	5	13	1,3	5	12	A petición
K0632.113206	C	acero inoxidable	1.4305	-	no endurecido	6	M12x1,5	25	51,7	20	8	17	6	14	1,8	6	14	A petición
K0632.113308	C	acero inoxidable	1.4305	-	no endurecido	8	M16x1,5	33	68	26	10	23	8	19	2,3	15	35	A petición
K0632.113410	C	acero inoxidable	1.4305	-	no endurecido	10	M20x1,5	33	74	28	12	25	10	22	2,8	15	34	A petición
K0632.113412	C	acero inoxidable	1.4305	-	no endurecido	12	M20x1,5	33	78	28	14	25	12	22	2,8	15	39	A petición
K0632.113516	C	acero inoxidable	1.4305	-	no endurecido	16	M24x2	40	96	32	18	28	16	27	3,2	20	46	A petición
K0632.063903	C	acero inoxidable	1.4404	acabado natural	niquelado	3	M6x0,75	14	31,5	12	5	10	3,5	8	0,8	3	6,5	A petición
K0632.063004	C	acero inoxidable	1.4404	acabado natural	niquelado	4	M8x1	18	38,5	15	6	13	4	10	1	7	15,5	A petición
K0632.063105	C	acero inoxidable	1.4404	acabado natural	niquelado	5	M10x1	21	43,5	17	7	15	5	13	1,3	4	12,5	A petición
K0632.063206	C	acero inoxidable	1.4404	acabado natural	niquelado	6	M12x1,5	25	51,7	20	8	17	6	14	1,8	7	14,5	A petición
K0632.063308	C	acero inoxidable	1.4404	acabado natural	niquelado	8	M16x1,5	33	68	26	10	23	8	19	2,3	15	35	A petición
K0632.063410	C	acero inoxidable	1.4404	acabado natural	niquelado	10	M20x1,5	33	74	28	12	25	10	22	2,8	15	30	A petición
K0632.063412	C	acero inoxidable	1.4404	acabado natural	niquelado	12	M20x1,5	33	78	28	14	25	12	22	2,8	15	39	A petición
K0632.063516	C	acero inoxidable	1.4404	acabado natural	niquelado	16	M24x2	40	96	32	18	28	16	27	3,2	20	40	A petición
K0632.173903	C	acero inoxidable	1.4404	acabado natural	acabado natural	3	M6x0,75	14	31,5	12	5	10	3,5	8	0,8	3	6,5	A petición
K0632.173004	C	acero inoxidable	1.4404	acabado natural	acabado natural	4	M8x1	18	38,5	15	6	13	4	10	1	7	15,5	A petición
K0632.173105	C	acero inoxidable	1.4404	acabado natural	acabado natural	5	M10x1	21	43,5	17	7	15	5	13	1,3	4	12,5	A petición
K0632.173206	C	acero inoxidable	1.4404	acabado natural	acabado natural	6	M12x1,5	25	51,7	20	8	17	6	14	1,8	7	14,5	A petición
K0632.173308	C	acero inoxidable	1.4404	acabado natural	acabado natural	8	M16x1,5	33	68	26	10	23	8	19	2,3	15	35	A petición
K0632.173410	C	acero inoxidable	1.4404	acabado natural	acabado natural	10	M20x1,5	33	74	28	12	25	10	22	2,8	15	30	A petición
K0632.173412	C	acero inoxidable	1.4404	acabado natural	acabado natural	12	M20x1,5	33	78	28	14	25	12	22	2,8	15	39	A petición
K0632.173516	C	acero inoxidable	1.4404	acabado natural	acabado natural	16	M24x2	40	96	32	18	28	16	27	3,2	20	40	A petición
K0632.0639031	C	acero inoxidable	1.4404	tratado con chorro	niquelado	3	M6x0,75	14	31,5	12	5	10	3,5	8	0,8	3	6,5	A petición
K0632.0630041	C	acero inoxidable	1.4404	tratado con chorro	niquelado	4	M8x1	18	38,5	15	6	13	4	10	1	7	15,5	A petición
K0632.0631051	C	acero inoxidable	1.4404	tratado con chorro	niquelado	5	M10x1	21	43,5	17	7	15	5	13	1,3	4	12,5	A petición
K0632.0632061	C	acero inoxidable	1.4404	tratado con chorro	niquelado	6	M12x1,5	25	51,7	20	8	17	6	14	1,8	7	14,5	A petición
K0632.0633081	C	acero inoxidable	1.4404	tratado con chorro	niquelado	8	M16x1,5	33	68	26	10	23	8	19	2,3	15	35	A petición
K0632.0634101	C	acero inoxidable	1.4404	tratado con chorro	niquelado	10	M20x1,5	33	74	28	12	25	10	22	2,8	15	30	A petición
K0632.0634121	C	acero inoxidable	1.4404	tratado con chorro	niquelado	12	M20x1,5	33	78	28	14	25	12	22	2,8	15	39	A petición
K0632.0635161	C	acero inoxidable	1.4404	tratado con chorro	niquelado	16	M24x2	40	96	32	18	28	16	27	3,2	20	40	A petición
K0632.1739031	C	acero inoxidable	1.4404	tratado con chorro	acabado natural	3	M6x0,75	14	31,5	12	5	10	3,5	8	0,8	3	6,5	A petición
K0632.1730041	C	acero inoxidable	1.4404	tratado con chorro	acabado natural	4	M8x1	18	38,5	15	6	13	4	10	1	7	15,5	A petición
K0632.1731051	C	acero inoxidable	1.4404	tratado con chorro	acabado natural	5	M10x1	21	43,5	17	7	15	5	13	1,3	4	12,5	A petición
K0632.1732061	C	acero inoxidable	1.4404	tratado con chorro	acabado natural	6	M12x1,5	25	51,7	20	8	17	6	14	1,8	7	14,5	A petición
K0632.1733081	C	acero inoxidable	1.4404	tratado con chorro	acabado natural	8	M16x1,5	33	68	26	10	23	8	19	2,3	15	35	A petición
K0632.1734101	C	acero inoxidable	1.4404	tratado con chorro	acabado natural	10	M20x1,5	33	74	28	12	25	10	22	2,8	15	30	A petición
K0632.1734121	C	acero inoxidable	1.4404	tratado con chorro	acabado natural	12	M20x1,5	33	78	28	14	25	12	22	2,8	15	39	A petición
K0632.1735161	C	acero inoxidable	1.4404	tratado con chorro	acabado natural	16	M24x2	40	96	32	18	28	16	27	3,2	20	40	A petición

Perno de bloqueo de acero inoxidable, forma D

Más información

Planos

Perno de bloqueo de acero inoxidable, forma D

Selección/filtro de artículos

Referencia	Forma	Material del cuerpo de base	Llave del acero	Botón de maniobra	Clavija de bloqueo	D	D1	D2	L	L1	L2	L3	Carrera S	SW1	SW2	F x 30°	Fuerza del muelle inicial F1 aprox. N	Fuerza del muelle final F2 aprox. N	Precio
K0632.004903	D	acero inoxidable	1.4034	-	endurecido	3	M6x0,75	14	31,5	12	5	10	3,5	8	10	0,8	4,5	10	A petición
K0632.004004	D	acero inoxidable	1.4034	-	endurecido	4	M8x1	18	38,5	15	6	13	4	10	13	1	6	12	A petición
K0632.004105	D	acero inoxidable	1.4034	-	endurecido	5	M10x1	21	43,5	17	7	15	5	13	17	1,3	5	12	A petición
K0632.004206	D	acero inoxidable	1.4034	-	endurecido	6	M12x1,5	25	51,7	20	8	17	6	14	19	1,8	6	14	A petición
K0632.004308	D	acero inoxidable	1.4034	-	endurecido	8	M16x1,5	33	68	26	10	23	8	19	24	2,3	15	35	A petición
K0632.004410	D	acero inoxidable	1.4034	-	endurecido	10	M20x1,5	33	74	28	12	25	10	22	30	2,8	15	34	A petición
K0632.004412	D	acero inoxidable	1.4034	-	endurecido	12	M20x1,5	33	78	28	14	25	12	22	30	2,8	15	39	A petición
K0632.004516	D	acero inoxidable	1.4034	-	endurecido	16	M24x2	40	96	32	18	28	16	27	36	3,2	20	46	A petición
K0632.114903	D	acero inoxidable	1.4305	-	no endurecido	3	M6x0,75	14	31,5	12	5	10	3,5	8	10	0,8	4,5	10	A petición
K0632.114004	D	acero inoxidable	1.4305	-	no endurecido	4	M8x1	18	38,5	15	6	13	4	10	13	1	6	12	A petición
K0632.114105	D	acero inoxidable	1.4305	-	no endurecido	5	M10x1	21	43,5	17	7	15	5	13	17	1,3	5	12	A petición
K0632.114206	D	acero inoxidable	1.4305	-	no endurecido	6	M12x1,5	25	51,7	20	8	17	6	14	19	1,8	6	14	A petición
K0632.114308	D	acero inoxidable	1.4305	-	no endurecido	8	M16x1,5	33	68	26	10	23	8	19	24	2,3	15	35	A petición
K0632.114410	D	acero inoxidable	1.4305	-	no endurecido	10	M20x1,5	33	74	28	12	25	10	22	30	2,8	15	34	A petición
K0632.114412	D	acero inoxidable	1.4305	-	no endurecido	12	M20x1,5	33	78	28	14	25	12	22	30	2,8	15	39	A petición
K0632.114516	D	acero inoxidable	1.4305	-	no endurecido	16	M24x2	40	96	32	18	28	16	27	36	3,2	20	46	A petición
K0632.064903	D	acero inoxidable	1.4404	acabado natural	niquelado	3	M6x0,75	14	31,5	12	5	10	3,5	8	10	0,8	3	6,5	A petición
K0632.064004	D	acero inoxidable	1.4404	acabado natural	niquelado	4	M8x1	18	38,5	15	6	13	4	10	13	1	7	15,5	A petición
K0632.064105	D	acero inoxidable	1.4404	acabado natural	niquelado	5	M10x1	21	43,5	17	7	15	5	13	17	1,3	4	12,5	A petición
K0632.064206	D	acero inoxidable	1.4404	acabado natural	niquelado	6	M12x1,5	25	51,7	20	8	17	6	14	19	1,8	7	14,5	A petición
K0632.064308	D	acero inoxidable	1.4404	acabado natural	niquelado	8	M16x1,5	33	68	26	10	23	8	19	24	2,3	15	35	A petición
K0632.064410	D	acero inoxidable	1.4404	acabado natural	niquelado	10	M20x1,5	33	74	28	12	25	10	22	30	2,8	15	30	A petición
K0632.064412	D	acero inoxidable	1.4404	acabado natural	niquelado	12	M20x1,5	33	78	28	14	25	12	22	30	2,8	15	39	A petición
K0632.064516	D	acero inoxidable	1.4404	acabado natural	niquelado	16	M24x2	40	96	32	18	28	16	27	36	3,2	20	40	A petición
K0632.174903	D	acero inoxidable	1.4404	acabado natural	acabado natural	3	M6x0,75	14	31,5	12	5	10	3,5	8	10	0,8	3	6,5	A petición
K0632.174004	D	acero inoxidable	1.4404	acabado natural	acabado natural	4	M8x1	18	38,5	15	6	13	4	10	13	1	7	15,5	A petición
K0632.174105	D	acero inoxidable	1.4404	acabado natural	acabado natural	5	M10x1	21	43,5	17	7	15	5	13	17	1,3	4	12,5	A petición
K0632.174206	D	acero inoxidable	1.4404	acabado natural	acabado natural	6	M12x1,5	25	51,7	20	8	17	6	14	19	1,8	7	14,5	A petición
K0632.174308	D	acero inoxidable	1.4404	acabado natural	acabado natural	8	M16x1,5	33	68	26	10	23	8	19	24	2,3	15	35	A petición
K0632.174410	D	acero inoxidable	1.4404	acabado natural	acabado natural	10	M20x1,5	33	74	28	12	25	10	22	30	2,8	15	30	A petición
K0632.174412	D	acero inoxidable	1.4404	acabado natural	acabado natural	12	M20x1,5	33	78	28	14	25	12	22	30	2,8	15	39	A petición
K0632.174516	D	acero inoxidable	1.4404	acabado natural	acabado natural	16	M24x2	40	96	32	18	28	16	27	36	3,2	20	40	A petición
K0632.0649031	D	acero inoxidable	1.4404	tratado con chorro	niquelado	3	M6x0,75	14	31,5	12	5	10	3,5	8	10	0,8	3	6,5	A petición
K0632.0640041	D	acero inoxidable	1.4404	tratado con chorro	niquelado	4	M8x1	18	38,5	15	6	13	4	10	13	1	7	15,5	A petición
K0632.0641051	D	acero inoxidable	1.4404	tratado con chorro	niquelado	5	M10x1	21	43,5	17	7	15	5	13	17	1,3	4	12,5	A petición
K0632.0642061	D	acero inoxidable	1.4404	tratado con chorro	niquelado	6	M12x1,5	25	51,7	20	8	17	6	14	19	1,8	7	14,5	A petición
K0632.0643081	D	acero inoxidable	1.4404	tratado con chorro	niquelado	8	M16x1,5	33	68	26	10	23	8	19	24	2,3	15	35	A petición
K0632.0644101	D	acero inoxidable	1.4404	tratado con chorro	niquelado	10	M20x1,5	33	74	28	12	25	10	22	30	2,8	15	30	A petición
K0632.0644121	D	acero inoxidable	1.4404	tratado con chorro	niquelado	12	M20x1,5	33	78	28	14	25	12	22	30	2,8	15	39	A petición
K0632.0645161	D	acero inoxidable	1.4404	tratado con chorro	niquelado	16	M24x2	40	96	32	18	28	16	27	36	3,2	20	40	A petición
K0632.1749031	D	acero inoxidable	1.4404	tratado con chorro	acabado natural	3	M6x0,75	14	31,5	12	5	10	3,5	8	10	0,8	3	6,5	A petición
K0632.1740041	D	acero inoxidable	1.4404	tratado con chorro	acabado natural	4	M8x1	18	38,5	15	6	13	4	10	13	1	7	15,5	A petición
K0632.1741051	D	acero inoxidable	1.4404	tratado con chorro	acabado natural	5	M10x1	21	43,5	17	7	15	5	13	17	1,3	4	12,5	A petición
K0632.1742061	D	acero inoxidable	1.4404	tratado con chorro	acabado natural	6	M12x1,5	25	51,7	20	8	17	6	14	19	1,8	7	14,5	A petición
K0632.1743081	D	acero inoxidable	1.4404	tratado con chorro	acabado natural	8	M16x1,5	33	68	26	10	23	8	19	24	2,3	15	35	A petición
K0632.1744101	D	acero inoxidable	1.4404	tratado con chorro	acabado natural	10	M20x1,5	33	74	28	12	25	10	22	30	2,8	15	30	A petición
K0632.1744121	D	acero inoxidable	1.4404	tratado con chorro	acabado natural	12	M20x1,5	33	78	28	14	25	12	22	30	2,8	15	39	A petición
K0632.1745161	D	acero inoxidable	1.4404	tratado con chorro	acabado natural	16	M24x2	40	96	32	18	28	16	27	36	3,2	20	40	A petición
