    - Empuñaduras de tubo de aluminio con punta de empuñadura de plástico e inclinación por los dos lados

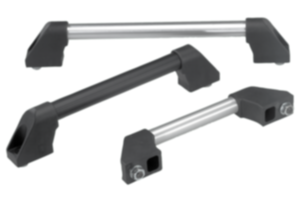

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Puntas de termoplástico reforzado con perlas de vidrio, negro. Tubo de unión de aluminio.Versión:Tubo de unión pulido de colores naturales anodizados
Tubo de unión con envoltura de plástico acanalada, negroIndicación:Las puntas de empuñadura tienen 4 empuñaduras salientes de sujeción en la zona del alojamiento del tubo. Al presionar el tubo de unión, estos se raspan y proporcionan un alojamiento exacto.
Los tornillos de fijación cincados, así como las arandelas de apoyo y las tuercas adecuadas se incluyen en el volumen de suministro.Montaje:Desde el lado de manejo.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K0210 Empuñaduras de tubo de aluminio con punta de empuñadura de plástico e inclinación por los dos lados

165 kB

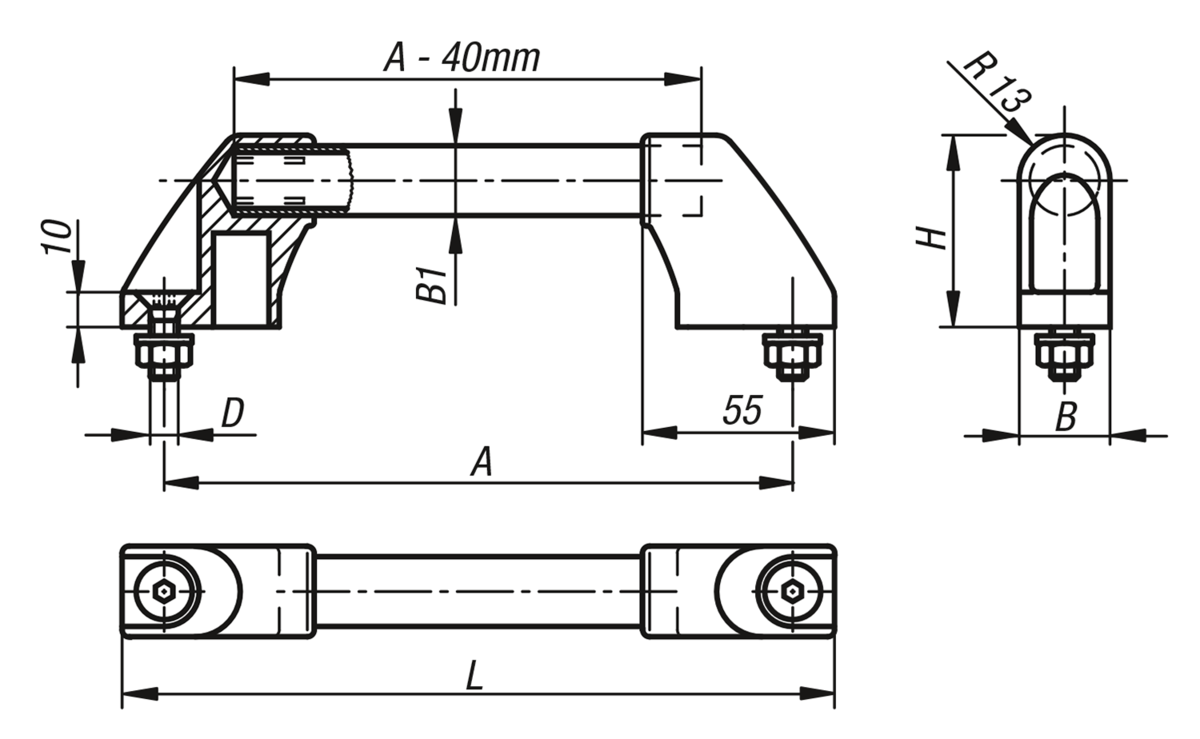

Planos

Selección/filtro de artículos

Referencia	Material del cuerpo de base	Superficie cuerpo de base	A	B	B1	D	H	L	Capacidad de carga N	Precio
K0210.180	aluminio	pulido y anodizado	180	26	20X2	M8x20	55	204	500	A petición
K0210.200	aluminio	pulido y anodizado	200	26	20X2	M8x20	55	224	500	A petición
K0210.250	aluminio	pulido y anodizado	250	26	20X2	M8x20	55	274	500	A petición
K0210.300	aluminio	pulido y anodizado	300	26	20X2	M8x20	55	324	500	A petición
K0210.350	aluminio	pulido y anodizado	350	26	20X2	M8x20	55	374	500	A petición
K0210.400	aluminio	pulido y anodizado	400	26	20X2	M8x20	55	424	500	A petición
K0210.500	aluminio	pulido y anodizado	500	26	20X2	M8x20	55	524	500	A petición
K0210.600	aluminio	pulido y anodizado	600	26	20X2	M8x20	55	624	500	A petición
K0210.1803	aluminio	envoltura de plástico acanalada	180	26	20X2	M8x20	55	204	500	A petición
K0210.2003	aluminio	envoltura de plástico acanalada	200	26	20X2	M8x20	55	224	500	A petición
K0210.2503	aluminio	envoltura de plástico acanalada	250	26	20X2	M8x20	55	274	500	A petición
K0210.3003	aluminio	envoltura de plástico acanalada	300	26	20X2	M8x20	55	324	500	A petición
K0210.3503	aluminio	envoltura de plástico acanalada	350	26	20X2	M8x20	55	374	500	A petición
K0210.4003	aluminio	envoltura de plástico acanalada	400	26	20X2	M8x20	55	424	500	A petición
K0210.5003	aluminio	envoltura de plástico acanalada	500	26	20X2	M8x20	55	524	500	A petición
K0210.6003	aluminio	envoltura de plástico acanalada	600	26	20X2	M8x20	55	624	500	A petición
