Módulo de base de 5 ejes UNILOCK Tamaño de sistema 80 mm

Volver

Productos
- Técnica de sujeción
  - Técnica de sujeción de punto cero
    - Sistema de sujeción de módulo de 5 ejes 80
      - Módulo de base de 5 ejes UNILOCK Tamaño de sistema 80 mm

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

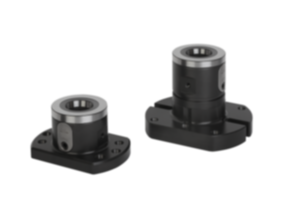

DescripciónMaterial:Acero para temple y revenido.Versión:Cuerpo de base oxidado.
Superficies funcionales endurecidas y pulidas.Indicación:Los módulos de base UNILOCK de 5 ejes se adaptan directamente a mesas de máquinas con sistema de retícula perforada o mesa de máquinas con ranuras en T, así como a paletas de retícula con distancia entre retículas de 40/50 mm, tamaño de sistema M12. Adecuados para sistema de sujeción de punto cero UNILOCK con perno de sujeción UNILOCK. Con un perno de sujeción adaptador adecuado, también se pueden montar directamente en los sistemas de sujeción de punto cero más corrientes.A petición:Con protección contra torsión

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K0960 Módulo de base de 5 ejes UNILOCK Tamaño de sistema 80 mm

193 kB

Indicación técnica para sistema de sujeción modular 80

7,8 MB

Planos (vista completa)

Módulo de base de 5 ejes UNILOCK tamaño de sistema 80 mm, forma A

Más información

Planos

Módulo de base de 5 ejes UNILOCK tamaño de sistema 80 mm, forma A

Selección/filtro de artículos

Referencia	Versión 2	Forma	Modelo de forma	H	D	D1	SW	Fuerza de retención F kN	Par de apriete máx. Nm	Peso kg	Estado	Precio
K0960.1207550400	pie sin agujero alargado	A	sin protección contra torsión	75	80	12	6	50	15	3,64		A petición
K0960.1207550401	pie sin agujero alargado	B	con protección contra torsión	75	80	12	6	50	15	3,65	Expira	A petición
K0960.1210050400	pie sin agujero alargado	A	sin protección contra torsión	100	80	12	6	50	15	4,6		A petición

Módulo de base de 5 ejes UNILOCK tamaño de sistema 80 mm, forma B

Más información

Planos

Módulo de base de 5 ejes UNILOCK tamaño de sistema 80 mm, forma B

Selección/filtro de artículos

Referencia	Versión 2	Forma	Modelo de forma	H	D	D1	SW	Fuerza de retención F kN	Par de apriete máx. Nm	Peso kg	Precio
K0960.12125500	pie con agujero alargado	A	sin protección contra torsión	125	80	12	6	50	15	6,8	A petición
K0960.12150500	pie con agujero alargado	A	sin protección contra torsión	150	80	12	6	50	15	7,8	A petición
K0960.12175500	pie con agujero alargado	A	sin protección contra torsión	175	80	12	6	50	15	9,26	A petición
K0960.16125500	pie con agujero alargado	A	sin protección contra torsión	125	80	16	6	50	15	6,55	A petición
K0960.16150500	pie con agujero alargado	A	sin protección contra torsión	150	80	16	6	50	15	7,6	A petición
K0960.16175500	pie con agujero alargado	A	sin protección contra torsión	175	80	16	6	50	15	8,45	A petición
